 Rénovation de mon tableau : Raccordement à la prise de terre

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
aguieiras



Nombre de messages : 10
Date d'inscription : 21/08/2009

MessageSujet: Rénovation de mon tableau : Raccordement à la prise de terre   Sam 29 Aoû 2009 - 10:39

Bonjour à tous et à toutes. Je suis entrain de remplacer mon vieux tableau par un neuf avec disjoncteur et tous ce qui va bien,et je rajoute un piquet de terre ,parcontre mon piquet se trouve à 10 mêtre de mon tableau dans une autre piece: dans ma cave,voilà ma question: dois je passer ma cablette de terre sous goulottes ou bien la fixer directement sur le mur en parpaing et même pour traverser le mur la couler dans le trou de passage avec du ciment. merci d'avance.
Revenir en haut Aller en bas
Le Loup Blanc
Modérateur
Modérateur


Nombre de messages : 3648
Date d'inscription : 23/11/2008

MessageSujet: Re: Rénovation de mon tableau : Raccordement à la prise de terre   Sam 29 Aoû 2009 - 11:02

Bonjour

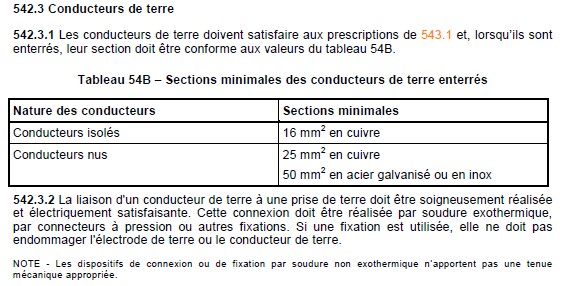

Du piquet de terre à la Barette de Mesure , yu peux utiliser soit :
- du 16mm2 cuivre isolé V/J
- du 25 mm2 cuivre nu.
De la Barette de Mesure au tableau , c'est le Conducteur Principal de protrection; Il doit être en cuivre isolé V/J , de section 16 mm2 (compatible avec des conducteurs d'alimentation DB ERDF-tableau jusqu'à 35 mm2 ).
La section minimum étant de 10 mm2 , mais compatiblme uniquement avec des conducteurs d'alimentation de 10 mm2).

Dans tous les cas, ces conducteurs peuvent être apparent.
Mais , comme tout fil conducteur, ils doivent être protégés lors de traversées , et surtout jamais noyés directement dans du béton (toujours une gaine de protection).

Personellement, en apparent, dans un garage, cave, .. je te conseille d'utiliser la même technique que pour des câbles : le passer dans un conduit IRL de 16 pour chaque partie rectiligne . Plus rapide à fixer, plus esthétique ..... sinon beaucoup de points de fixation, et un aspect de "serpent" ..

Cordialement
Revenir en haut Aller en bas
Paulo



Nombre de messages : 6
Date d'inscription : 29/08/2009
Age : 30

MessageSujet: Re: Rénovation de mon tableau : Raccordement à la prise de terre   Sam 29 Aoû 2009 - 11:46

Tu plantes ton piquet, tu noies bien ta cablette dans le terre.

A la remonté de la cablette, contre le mur tu fixes ta barrette de coupure.

Ensuite, tu parts avec un 16mm2 jusqu'au tableau.

La, tu le mets sous tube IRL ou goulotte ou ICTA (gaine) ( remplacé URL par IRL par le modérateur)

Pas besoin de remonté ta cablette jusqu'au tableau.

Wink
Revenir en haut Aller en bas
Le Loup Blanc
Modérateur
Modérateur


Nombre de messages : 3648
Date d'inscription : 23/11/2008

MessageSujet: Re: Rénovation de mon tableau : Raccordement à la prise de terre   Sam 29 Aoû 2009 - 13:43

Bonjour

Je voudrais apporter une précision souvent méconnue.
Bien que certains ne respectent pas toujiurs les normes, il; convient quand même de les rappeler surtout sur ce forum qui se veut "formateur" et spécialisé en ELECTROTECHNIQUE.


Le problème le plus important que crée un piquet de terre (excepté la valeur de résistance en final) est la jonction du CONDUCTEUR de TERRE avec le PIQUET.

S'il s'agit d'une jonction démontable ( cas courant avec une cosse, elle doit rester accessible ).

S'il s'agit d'une jonction soudée, ce n'est pas nécessaire, mais la soudure dioit être de technologie "exothermique" (et non autogène ou brasure ), ce qui n'est pas à la portée du simple particulier



C'est pour celà qu'un piquet de terre doit être surmonté d'un regard de visite.
La connexion étant de plus protégée contre la corrosion (graisse en général ).

A titre d'exemple, voici une solution toute à fait règlementaire relevée dans l'ouvrage de Thierry Galluziaux & David FEDULLO "L'installation électrique".
Cette solution est tout à fait similaire à celle présentée par PROMOTELEC dans son guide "Locaux d'habitation"






NOTA : La solutution d'une boucle à fond de fouille , ou en péririe, ou en pleine terre est de loin plus satisfaisante, car :
- elle supprime toute connexion enterrée ( contrainte de regard, esthétique, ..)
- elle ramène les deux extrémités de la cablette, ce qui diminue la partie selfique de l'impédance (important avec un parafoudre),
- offre en général une plus faible résuistance ( de par sa longueur, et son enfouissement.
C'est pour celà qu'elle est préconisée.

Cordialement


meilleure en résistance ^plus efficace
Revenir en haut Aller en bas
aguieiras



Nombre de messages : 10
Date d'inscription : 21/08/2009

MessageSujet: Re: Rénovation de mon tableau : Raccordement à la prise de terre   Sam 29 Aoû 2009 - 21:38

Merci pour vos réponses, et si je fais passer ma cablette dans une goulotte, ou il y a déja des cables ro2v pc et éclairage,qui va à mon tableau dois je la mettre sous gaine ou laisser sans rien comme ça à nu.Je voulais aussi savoir,ma barette de mesure quelle est le meilleur emplacement par rapport à ma gtl et tableau? merci beaucoup
Revenir en haut Aller en bas
Le Loup Blanc
Modérateur
Modérateur


Nombre de messages : 3648
Date d'inscription : 23/11/2008

MessageSujet: Re: Rénovation de mon tableau : Raccordement à la prise de terre   Sam 29 Aoû 2009 - 22:25

Bonjour

Attention à ce que tu appelles cablette :
- Conducteur de Terre : Du piquet de terre à la barrette : 25 mm2 nu ou 16 mm2 isolé VJ ,
- Conducteur Principal de Protection : de la barette au tableau : 16 mm2 isolé VJ

La barette, tu peux la mettre où tu veux, pourvu qu'elle soit accessible.
- dans la GTL ( GTL = Gaine technique et non goulotte)
- dans ta cave, si le conducteur passe par là, en sotie du piquet de terre.

Le cable isolé 16 mm2 VJ peut être mis en vrac dans la goulotte.
Le cable nu 25mm2 , théoriquement oui aussi, mais je te conseille de le mettre dans un ICTA de 16.

Cordialement.
Revenir en haut Aller en bas
aguieiras



Nombre de messages : 10
Date d'inscription : 21/08/2009

MessageSujet: Re: Rénovation de mon tableau : Raccordement à la prise de terre   Sam 29 Aoû 2009 - 22:53

Merci loup blanc pour ta réponse et escuse moi si je ne suis pas trop clair.J'apelle cablette de terre celle qui est en 25° nu c'est ce que j'ai mis sur mon piquet de terre et je croyais qu'on était obligé de le raccorder à la barrette de mesure et apres celle ci on devais partir avec le cable v/j 16° jusqu'au tableau.je pensais aussi qu'on était obligé de laisser cette barrette de mesure a l'extérieur de ma gtl.Je sais que je n'ai aucune obligation de norme ni de consuel car je suis en rénovation mais je préfère rénover toute mon installation le mieux possible grace a vos conseils et mes modestes souvenirs de mon bep d'electrotechnique.Et j'avoue que j'ai déja appris beaucoup sur la norme nfc 15-100 grace a vous en consultant votre forum qui est tres bien bravo.Merci
Revenir en haut Aller en bas
Le Loup Blanc
Modérateur
Modérateur


Nombre de messages : 3648
Date d'inscription : 23/11/2008

MessageSujet: Re: Rénovation de mon tableau : Raccordement à la prise de terre   Sam 29 Aoû 2009 - 23:13

RE
Mais c'est exactement celà qui est préconisé.
Code:
J'apelle cablette de terre celle qui est en 25° nu c'est ce que j'ai mis sur mon piquet de terre et je croyais qu'on était obligé de le raccorder à la barrette de mesure et apres celle ci on devais partir avec le cable v/j 16° jusqu'au tableau

Regarde le dessin : le CTerre en 25 mm2 nu, le CPP en 16mm2 VJ.

Et pour terminer, afin de bien te référer aux documents, voici 3 liens de PROMOTELEC y afférent :
http://www.promotelec.com/technique/dossiers/26/dossier-1-immeubles-existants-mise-a-la-terre.aspx
http://www.promotelec.com/technique/dossiers/26/dossier-2-immeubles-existants-mise-a-la-terre.aspx
http://www.promotelec.com/technique/dossiers/26/dossier-3-immeubles-existants-mise-a-la-terre.aspx

Après celà, tu maîtrises ... Pouce

Cordialement

Cordialement
Revenir en haut Aller en bas
aguieiras



Nombre de messages : 10
Date d'inscription : 21/08/2009

MessageSujet: Re: Rénovation de mon tableau : Raccordement à la prise de terre   Sam 29 Aoû 2009 - 23:39

Je n'ai plus qu'a travailler alors merci encore pour tout loup blanc
Revenir en haut Aller en bas
