 repiquage issu du premier tableau alimentant un second tableau

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
dremwel



Nombre de messages : 38
Date d'inscription : 21/04/2009

MessageSujet: repiquage issu du premier tableau alimentant un second tableau   Dim 2 Mai 2010 - 18:42

J'aimerai avoir l'avis de professionnel sur un repiquage issu d'un tableau de répartition à savoir le neutre et la phase protégé respectivement par un disjoncteur divisionnaire de 32 A qui distribue 3 circuit de 16 A et un circuit de 10 A.
Cela vous semble t' .il correct.
Revenir en haut Aller en bas
Thierry 01
Modérateur
Modérateur


Nombre de messages : 2223
Date d'inscription : 21/06/2009
Age : 45
Localisation : Rhône Alpes

MessageSujet: Re: repiquage issu du premier tableau alimentant un second tableau   Dim 2 Mai 2010 - 20:08

Bonjour Dominique,

Quelle est la section de la dérivation (repiquage) ?
Pour éviter tous malentendu, pouvez vous joindre un petit schéma de l'installation ?
Revenir en haut Aller en bas
dremwel



Nombre de messages : 38
Date d'inscription : 21/04/2009

MessageSujet: Re: repiquage issu du premier tableau alimentant un second tableau   Lun 3 Mai 2010 - 9:50

La section est de 6 mm.

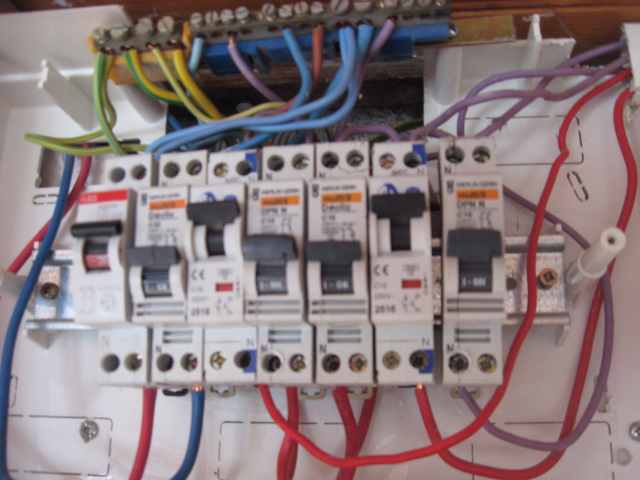

Voici la Photo
Cela correspond au repiquage issu du 1 er tableau ,on peut voir sur la gauche l'arrivée des conducteurs neutre et phase protégé chacun par un disjoncteur divisionnaire 32A.Il est à noter que le repiquage se fait à partir d'un porte fusible 32 A

Pourriez vous me commenter l'installation ,car si sur un schéma cela me semble très compréhensible,sur le terrain il en est tout autrement.

Comment fait on pour joindre un schéma ?

Revenir en haut Aller en bas
sebthead
Energie marine
Energie marine


Nombre de messages : 222
Date d'inscription : 20/04/2010

MessageSujet: Re: repiquage issu du premier tableau alimentant un second tableau   Lun 3 Mai 2010 - 16:23

l'habitat n'est pas mon domaine favori (je travaille dans l'industrie) mais il y a un truc qui me choque (peut etre à tort...) :

pourquoi proteger le neutre dans un SLT en TT ( non precisé, donc je prend le plus courant), et en plus pourquoi utiliser un disjoncteur different par fil ??!!

Si je peux faire une remarque sur la photo, il serait necessaire de respecter le code couleur pour les fils, parce que là, y'a de quoi se faire avoir...

+
Revenir en haut Aller en bas
Aurelien
Modérateur
Modérateur


Nombre de messages : 710
Date d'inscription : 25/07/2009
Age : 23
Localisation : Rhône-Alpes

MessageSujet: Re: repiquage issu du premier tableau alimentant un second tableau   Lun 3 Mai 2010 - 16:42

Bonjour,

Le neutre doit être bleu et uniquement bleu.

Et le neutre n'est pas protégé il est juste coupé si je ne me trompe pas.

Quant au fait d'utiliser un fil par disjoncteur, tout dépend de ce qu'il y a de branché en aval !

_________________
Aurélien
Ingénieur en électronique, informatique et systèmes avancés par apprentissage
Champion de France, Huitième Mondial et Médaille d'Excellence - Contrôle Industriel 41èmes Olympiades des Métiers

Comptoir de l'Automatisme : Automates neufs, reconditionnés, d'occasion à prix réduit, pour professionnels et particuliers.
Solutions pédagogiques et kits pour projets étudiants
Revenir en haut Aller en bas
http://www.comptoirdelautomatisme.fr
adn56
Energie solaire
Energie solaire


Nombre de messages : 425
Date d'inscription : 22/04/2010
Age : 44
Localisation : bzh

MessageSujet: Re: repiquage issu du premier tableau alimentant un second tableau   Lun 3 Mai 2010 - 18:16

nan ce tableau c'est du grand nawak !
-Des fils rouge sur des sorties de neutre (borne bleu avec un N)
-Un fil bleu sur une sortie de phase
-Des fils violets en guise de neutre (utilisé de mémoire dans le batiment au navette de vas et viens).

Tableau électrique à refaire ! DSL mais il est vraiment trop dangereux.

En plus quoi que se soit de brancher derriére rien n'explique d'avoir une phase sur un disjoncteur et le neutre sur un autre !

Pour finir le montage est réalisé à l'envers, la norme et surtout le bon sens veux que les arrivées soit en haut et les départ en bas, non l'inverse Wink

Si tu as besoin d'aide nous sommes là, mais ne laisse pas un truc comme cela en service ! ++
Revenir en haut Aller en bas
http://adn56.bbfr.net/portal.htm
Thierry 01
Modérateur
Modérateur


Nombre de messages : 2223
Date d'inscription : 21/06/2009
Age : 45
Localisation : Rhône Alpes

MessageSujet: Re: repiquage issu du premier tableau alimentant un second tableau   Lun 3 Mai 2010 - 19:27

Bonsoir,

Rien à rajouter à ce qui a été dit ... coffret à refaire complètement, car non conforme et surtout très dangereux.

Juste pour préciser en ce qui concerne le neutre, en schéma TT, il n'a pas besoin d'être protégé, mais s'il est (ce qui n'est pas interdit) sa protection doit ouvrir le conducteur de phase (coupure omnipolaire). Ce qui dans notre cas, n'est pas réalisé (protection du neutre et de la phase par deux disjoncteurs distincts).

Dernière chose pour adn56, l'arrivée par le bas sur les disjoncteurs (ou autres appareillage) n'est pas interdit par la NF C 15-100 ... cependant en France ce n'est pas dans les habitudes de câblage usuelles, donc à éviter. Mais si l'on ne pas faire autrement, il faut absolument le signaler de manière claire sur le coffret ou l'armoire concernée.
Revenir en haut Aller en bas
adn56
Energie solaire
Energie solaire


Nombre de messages : 425
Date d'inscription : 22/04/2010
Age : 44
Localisation : bzh

MessageSujet: Re: repiquage issu du premier tableau alimentant un second tableau   Lun 3 Mai 2010 - 19:55

et oui therry bien pour cela que j'atoute le bon sens, car en effet si pas possible autrement l'alim par le bas est accepté si clairement indiqué, comme tu le dis.
++
Revenir en haut Aller en bas
http://adn56.bbfr.net/portal.htm
Thierry 01
Modérateur
Modérateur


Nombre de messages : 2223
Date d'inscription : 21/06/2009
Age : 45
Localisation : Rhône Alpes

MessageSujet: Re: repiquage issu du premier tableau alimentant un second tableau   Lun 3 Mai 2010 - 20:05

adn56 a écrit:
et oui therry bien pour cela que j'atoute le bon sens, car en effet si pas possible autrement l'alim par le bas est accepté si clairement indiqué, comme tu le dis.
++

Nous sommes bien d'accord.
