 Projet variateur de fréquence

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
blop33



Nombre de messages : 2
Date d'inscription : 12/05/2010

MessageSujet: Projet variateur de fréquence   Mer 12 Mai 2010 - 12:46

Bonjour ,

Je suis étudiant en génie electrique et comme projet de stage , je dois réaliser un variateur de fréquence , pour controler la vitesse d'un moteur.

Je n'ai eu que très peu d'informations, on m'impose juste une alimentation 400V et un moteur asynchrone 400V.

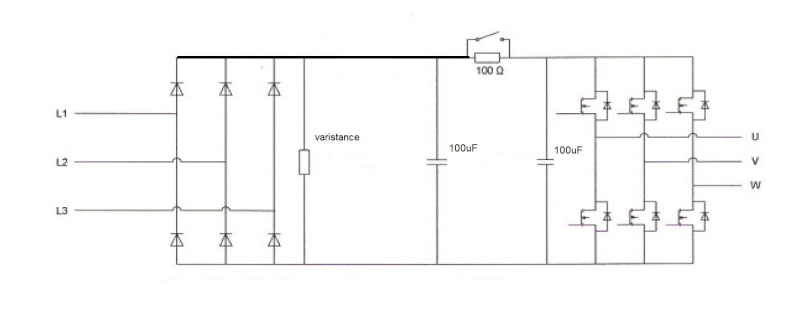

J'avais penser faire un systeme comprenant: un redresseur double alternance triphasé (Pont de Graëtz triphasé à diodes) puis condensateur & varistance & resistance, et en fin IGBT (controler par PWM) pour remettre en forme le signal à la frequence voulu. Est ce que un tel systeme peu fonctionner? Je ne suis pas sur des valeurs à prendre pour les condensateurs , la résistance , et varistance...



Est ce que quelqu'un aurait les plans d'un variateur de fréquence , ou pourrait m'aider
Revenir en haut Aller en bas
Invité
Invité



MessageSujet: Re: Projet variateur de fréquence   Mer 12 Mai 2010 - 17:52

Bonjour Blop33,


La meilleure solution consiste à reprendre tes cours et voir si le système peut fonctionner en l'état...

De manière intuitive, tu pourras retrouver des composants et schémas à utiliser mais il faut savoir les dimensionner correctement (par le calcul ou simulateur).

Maintenant deux ouvrages pourront t'aider me semble t'il , il s'agit de :

Commande électronique des moteurs électriques de M. PINARD chez Dunod

Actionneurs électriques de M. Guy CLERC et un autre auteur..

Il existe aussi la collection Prométhée de mémoire qui est trés intéressante à explorer..

Pour aller à l'essentiel, il ne faut pas recréer de modèlisation mais savoir les exploiter au mieux afin d'assurer de véritables performances..

Cordialement

Pascal
Revenir en haut Aller en bas
blop33



Nombre de messages : 2
Date d'inscription : 12/05/2010

MessageSujet: Re: Projet variateur de fréquence   Jeu 13 Mai 2010 - 8:57

Bonjour Pascal,

Ben j'aurai bien ouvert mais cour, mais je suis à l'étranger, donc sa risque d'être difficile =)

je vais me pencher un peu sur les deux ouvrages ...

cordialement
Revenir en haut Aller en bas
adn56
Energie solaire
Energie solaire


Nombre de messages : 425
Date d'inscription : 22/04/2010
Age : 44
Localisation : bzh

MessageSujet: Re: Projet variateur de fréquence   Jeu 13 Mai 2010 - 17:47

salut, en tout cas si tu veux faire un filtrage efficasse sortie du redresseur il va faloir monter ta capa de tête !
Condo chimique polarisé de 4700yf / 600v (perso pour les alimentations DC, je compte 1000yf par ampére consommé, mais pour un variateur je ne sais pas)
Revenir en haut Aller en bas
http://adn56.bbfr.net/portal.htm
