 Demande d'aide branchement electrique sur refrigerateur

Aller en bas
Aller à la page : 1, 2  Suivant
AuteurMessage
neoliverc



Nombre de messages : 13
Date d'inscription : 14/05/2010

Demande d'aide branchement electrique sur refrigerateur Empty
MessageSujet: Demande d'aide branchement electrique sur refrigerateur   Demande d'aide branchement electrique sur refrigerateur Icon_minitimeVen 14 Mai 2010 - 10:42

Bonjour à tous, suite à une mauvaise manip hier, j'ai malencontreusement
abime mon frigo ! En tirant le frigo branché j'ai arraché les fils
derrière de mon frigo gorenje 2 portes congel en haut style retro. C'est
au niveau du bas du frigo où les fils se sont complètement arrachés de
leurs emplacements. Je me retrouve donc d'un coté avec les fils dénudés
et de l'autre les emplacements vides ! Quelqu'un saurait où remettre les
différents fils ou quelqu'un aurait les plans techniques des
branchements électriques pour ce type de réfrigérateur ?
En attente
de vos réponses, merci d'avance

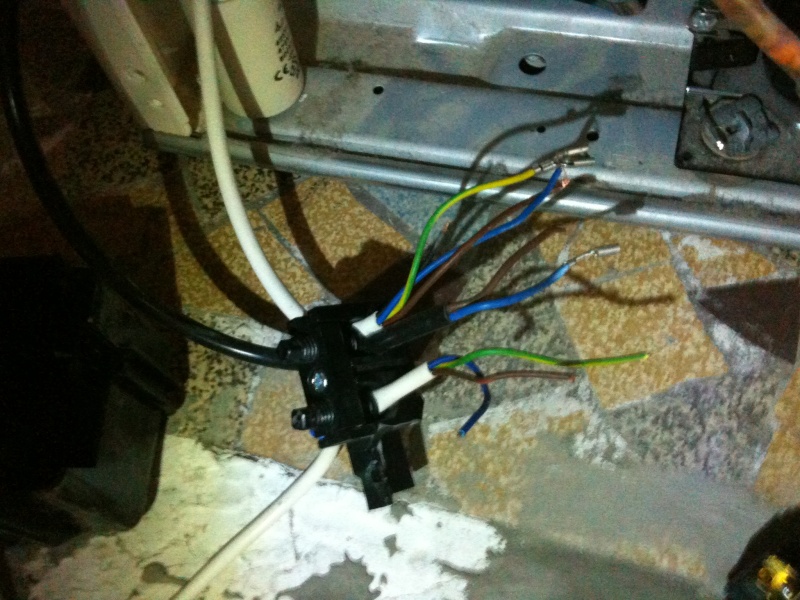

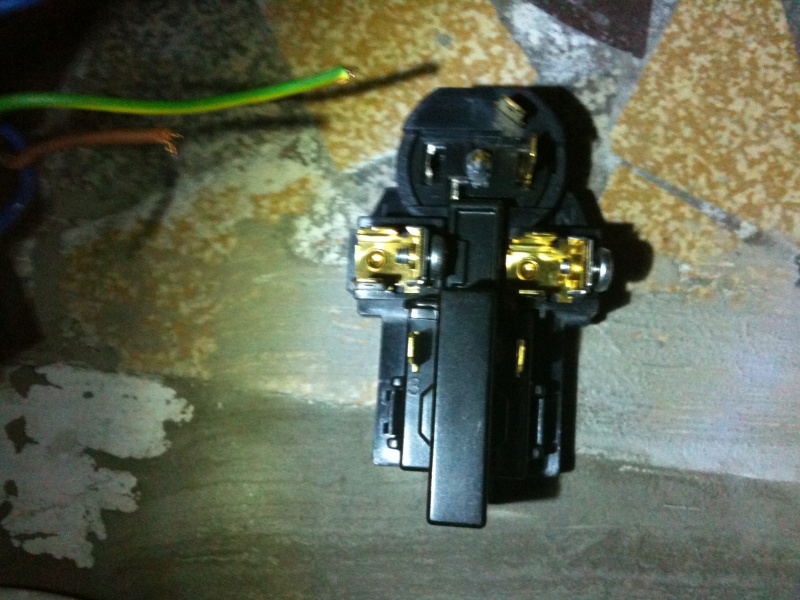

ps. je joint 4 photos pour expliquer
mon problèmeDemande d'aide branchement electrique sur refrigerateur Img_0112Demande d'aide branchement electrique sur refrigerateur Img_0113Demande d'aide branchement electrique sur refrigerateur Img_0114
Revenir en haut Aller en bas
adn56
Energie solaire
Energie solaire
adn56

Nombre de messages : 425
Date d'inscription : 22/04/2010
Age : 47
Localisation : bzh

Demande d'aide branchement electrique sur refrigerateur Empty
MessageSujet: Re: Demande d'aide branchement electrique sur refrigerateur   Demande d'aide branchement electrique sur refrigerateur Icon_minitimeVen 14 Mai 2010 - 19:19

place les marrons entre eux, les bleus et les vert/jaune aussi avec un domino

qu'elle est le truc à coté sur ta derniére photo ?
++
Revenir en haut Aller en bas
http://adn56.bbfr.net/portal.htm
neoliverc



Nombre de messages : 13
Date d'inscription : 14/05/2010

Demande d'aide branchement electrique sur refrigerateur Empty
MessageSujet: Re: Demande d'aide branchement electrique sur refrigerateur   Demande d'aide branchement electrique sur refrigerateur Icon_minitimeVen 14 Mai 2010 - 21:32

Il y a sur la photo 1 3 groupements de fils qui se rejoignent et qui doivent se fixer sur la partie qui se trouve sur la photo 2. Sur la photo 2 c'est comme une petite prise qui vient se brancher sous le frigo dans une prise pour ça !
Dans le groupement des fils il y a 1 câble qui vient de la prise, 1 qui est branché à un condensateur (je pense !) et un autre qui va vers l'interieur du frigo !!! je vais essayer de faire un dessin pour que vous compreniez !
en tout cas merci à ceux qui peuvent m'aider !!!
Revenir en haut Aller en bas
neoliverc



Nombre de messages : 13
Date d'inscription : 14/05/2010

Demande d'aide branchement electrique sur refrigerateur Empty
MessageSujet: Illustration du branchement à effectuer   Demande d'aide branchement electrique sur refrigerateur Icon_minitimeVen 14 Mai 2010 - 21:59

Ci joint le schema du branchement que je n'arrive pas à effectuer :
Demande d'aide branchement electrique sur refrigerateur Schema10
Revenir en haut Aller en bas
neoliverc



Nombre de messages : 13
Date d'inscription : 14/05/2010

Demande d'aide branchement electrique sur refrigerateur Empty
MessageSujet: Nouvelle photo   Demande d'aide branchement electrique sur refrigerateur Icon_minitimeVen 14 Mai 2010 - 22:12

Ci-joint la photo sous le frigo où vient se brancher la petite pièce noire avec les fils mais il y a des cosses où on peut brancher des fils ! Je ne sais vraiment pas où brancher tout ça !!!!!!
Demande d'aide branchement electrique sur refrigerateur Img_0010
Revenir en haut Aller en bas
neoliverc



Nombre de messages : 13
Date d'inscription : 14/05/2010

Demande d'aide branchement electrique sur refrigerateur Empty
MessageSujet: Nouvelle illustration   Demande d'aide branchement electrique sur refrigerateur Icon_minitimeVen 14 Mai 2010 - 22:29

J'ai fait un nouveau dessin car il y avait des cosses sous le frigo où des fils été branchés !
Demande d'aide branchement electrique sur refrigerateur Schema11
Revenir en haut Aller en bas
neoliverc



Nombre de messages : 13
Date d'inscription : 14/05/2010

Demande d'aide branchement electrique sur refrigerateur Empty
MessageSujet: oubli d'un fil bleu sur l'illustration précédente   Demande d'aide branchement electrique sur refrigerateur Icon_minitimeVen 14 Mai 2010 - 22:33

desolé j'ai oublie un fil bleu sur l'illustr.....

Demande d'aide branchement electrique sur refrigerateur Schema12
Revenir en haut Aller en bas
Siegfrid



Nombre de messages : 54
Date d'inscription : 01/06/2009
Age : 52
Localisation : marne

Demande d'aide branchement electrique sur refrigerateur Empty
MessageSujet: Réfrigérateur débrancher .   Demande d'aide branchement electrique sur refrigerateur Icon_minitimeSam 15 Mai 2010 - 8:29

Bonjour .

Vous devez brancher tous les fils bleu sur les cosses N du relais de démarrage .

Brancher tous les fils marron sur les cosses L du relais de démarrage .
( le relais de démarrage est la partie rectangulaire )

Le fil noir qui vient du haut du réfrigérateur le brancher sur la cosse du clic-sonne ,
se sons les cosses les plus haute sur le dessin avec le repère T , ( le clic-sonne est rond et emboîter sur le relais de démarrage )

Bien entendu retrancher les fils de terre ( verre et jaune ) sur les deux visses
du châssis du compresseur .

Emboîter le relais de démarrage sur les trois cosses du compresseur .

Mais attention il faut que je regarde une nouvelle fois toutes vos photos ,
quarre il me semble qu'il manque quelle chose !

Je reviens de suite .
Revenir en haut Aller en bas
Siegfrid



Nombre de messages : 54
Date d'inscription : 01/06/2009
Age : 52
Localisation : marne

Demande d'aide branchement electrique sur refrigerateur Empty
MessageSujet: Tourjours mois .   Demande d'aide branchement electrique sur refrigerateur Icon_minitimeSam 15 Mai 2010 - 8:46

Bonjour .

Votre clic-sonne est casser .

Le petit fil noir avec une cosse d'un cote et rien de l'autre ,
doit être brancher a l'origine sur le clic-sonne .

Et la cosse du clic-sonne ce branche sur le compresseur sur
la fiche la plus haute .

Je doit m'absenté , je me reconnecterais aujourd'hui pendant midi .

Cordialement .
Revenir en haut Aller en bas
Aurelien
Modérateur
Modérateur


Nombre de messages : 711
Date d'inscription : 25/07/2009
Age : 26
Localisation : Rhône-Alpes

Demande d'aide branchement electrique sur refrigerateur Empty
MessageSujet: Re: Demande d'aide branchement electrique sur refrigerateur   Demande d'aide branchement electrique sur refrigerateur Icon_minitimeSam 15 Mai 2010 - 11:04

(jolis dessins !!!)

_________________
Aurélien
Ingénieur en électronique, informatique et systèmes avancés par apprentissage
Champion de France, Huitième Mondial et Médaille d'Excellence - Contrôle Industriel 41èmes Olympiades des Métiers

Comptoir de l'Automatisme : Automates neufs, reconditionnés, d'occasion à prix réduit, pour professionnels et particuliers.
Solutions pédagogiques et kits pour projets étudiants
Revenir en haut Aller en bas
http://www.comptoirdelautomatisme.fr
Siegfrid



Nombre de messages : 54
Date d'inscription : 01/06/2009
Age : 52
Localisation : marne

Demande d'aide branchement electrique sur refrigerateur Empty
MessageSujet: Encop mois .   Demande d'aide branchement electrique sur refrigerateur Icon_minitimeSam 15 Mai 2010 - 12:14

Bonjour .

Prenez le numéro de série et la référence de votre réfrigérateur ,

et aller a une station technique de la marque avec votre relais de démarrage .

Il seront plus efficace que mois car il y a tellement de modèles .

Si vous voulez communiquer mois les et je me renseignerais .

Si votre patience peut attendre lundi soir .

Je doit m'absenté , je me reconnecterais aujourd'hui verre 15 H .

Cordialement .
Revenir en haut Aller en bas
neoliverc



Nombre de messages : 13
Date d'inscription : 14/05/2010

Demande d'aide branchement electrique sur refrigerateur Empty
MessageSujet: Schema des fils connecte   Demande d'aide branchement electrique sur refrigerateur Icon_minitimeSam 15 Mai 2010 - 12:36

Si j'ai bien compris (grâce à Siegfrid!) le schema des fils connectés donne ça ! ???
Sachant que le relais de demarrage se reconnecte sur le compresseur !!
je comprends pas bien le clic-sonne est casse ? il y a un fil de plus qui doit partir de la cosse 2 du clic sonne et qui part du clic sonne ?? non ?

Demande d'aide branchement electrique sur refrigerateur Schema13
Revenir en haut Aller en bas
adn56
Energie solaire
Energie solaire
adn56

Nombre de messages : 425
Date d'inscription : 22/04/2010
Age : 47
Localisation : bzh

Demande d'aide branchement electrique sur refrigerateur Empty
MessageSujet: Re: Demande d'aide branchement electrique sur refrigerateur   Demande d'aide branchement electrique sur refrigerateur Icon_minitimeSam 15 Mai 2010 - 12:46

oui c bon tu peux essayer, il dit cela car l'on voit un fil noir à coté qui est cassé, mais il n'a pas vu que c'était celui du câble qui va en haut du frigo.
good luck
Revenir en haut Aller en bas
http://adn56.bbfr.net/portal.htm
neoliverc



Nombre de messages : 13
Date d'inscription : 14/05/2010

Demande d'aide branchement electrique sur refrigerateur Empty
MessageSujet: relais de demarrage   Demande d'aide branchement electrique sur refrigerateur Icon_minitimeSam 15 Mai 2010 - 13:04

ce que je comprends pas ce sont les 2 cosses qui se trouvent en bas du bloc relais de démarrage, qui apparemment ne servent à rien !! non ??
Revenir en haut Aller en bas
adn56
Energie solaire
Energie solaire
adn56

Nombre de messages : 425
Date d'inscription : 22/04/2010
Age : 47
Localisation : bzh

Demande d'aide branchement electrique sur refrigerateur Empty
MessageSujet: Re: Demande d'aide branchement electrique sur refrigerateur   Demande d'aide branchement electrique sur refrigerateur Icon_minitimeSam 15 Mai 2010 - 16:29

Demande d'aide branchement electrique sur refrigerateur Img0655ditrk9chez moi je n'en ai pas, juste le noir qui est sur le klixon en borne 1, peut être est-ce une option pour un congélo ?
En tout état de cause le principe du circuit electrique est simplement d'alimenter le compresseur (moteur) via un contact qui vient du thermostat (bac à glaçon ou frizer), donc au pire il tourne en permanence.
Je regarde sur la toile si je trouve ton klixon/relais de démarrage
http://www.pieces-tout-electromenager.com/list.php?path=117
++
Revenir en haut Aller en bas
http://adn56.bbfr.net/portal.htm
neoliverc



Nombre de messages : 13
Date d'inscription : 14/05/2010

Demande d'aide branchement electrique sur refrigerateur Empty
MessageSujet: Re: Demande d'aide branchement electrique sur refrigerateur   Demande d'aide branchement electrique sur refrigerateur Icon_minitimeSam 15 Mai 2010 - 18:30

je pense que je vais essayer le schema que j'ai fait en croisant les doigts !!
en tout cas merci adn56 pour ta photo !! super sympa
bon je vous tiens au courant je vais essayer ce soir ou demain....
à plus
Revenir en haut Aller en bas
neoliverc



Nombre de messages : 13
Date d'inscription : 14/05/2010

Demande d'aide branchement electrique sur refrigerateur Empty
MessageSujet: Merci   Demande d'aide branchement electrique sur refrigerateur Icon_minitimeLun 17 Mai 2010 - 9:44

J'ai effectué les branchements dimanche matin et pour l'instant tout fonctionne bien ! je touche du bois !
Un grand merci à Siegfrid et à adn56 pour leur aide précieuse ! Merci encore ! Laughing
Revenir en haut Aller en bas
millesime
Energie solaire
Energie solaire


Nombre de messages : 302
Date d'inscription : 03/02/2009

Demande d'aide branchement electrique sur refrigerateur Empty
MessageSujet: Re: Demande d'aide branchement electrique sur refrigerateur   Demande d'aide branchement electrique sur refrigerateur Icon_minitimeLun 17 Mai 2010 - 9:49

salut Wink

BRAVO pour ce dépannage "on line" et surtout bravo à toi pour tes magnifiques dessins!
si nos élèves dessinaient de cette façon! Demande d'aide branchement electrique sur refrigerateur Icon_cheers Demande d'aide branchement electrique sur refrigerateur Icon_rr
Revenir en haut Aller en bas
http://www.electrotechnique-fr.com
neoliverc



Nombre de messages : 13
Date d'inscription : 14/05/2010

Demande d'aide branchement electrique sur refrigerateur Empty
MessageSujet: Re: Demande d'aide branchement electrique sur refrigerateur   Demande d'aide branchement electrique sur refrigerateur Icon_minitimeLun 17 Mai 2010 - 10:07

Pour être compris faut être précis !....
et puis je suis graphiste alors ça aide un peu !!
merci
Revenir en haut Aller en bas
Siegfrid



Nombre de messages : 54
Date d'inscription : 01/06/2009
Age : 52
Localisation : marne

Demande d'aide branchement electrique sur refrigerateur Empty
MessageSujet: Réfrigérateur débrancher !   Demande d'aide branchement electrique sur refrigerateur Icon_minitimeMar 18 Mai 2010 - 6:35

Bonjour .

Je vient seulement de voir qu'il y avait deux pages concernent ce dépannage !

Mois et la technologie moderne cela fait deux .

Oui bravo pour ces dessins .

Mais surveillez bien que le groupe froid d'arrêt de temps en temps ,

ou réduisez le réglage du thermostat pour écouter si le groupe

froid d'arrêt .

Et grand merci a ADN 56 carre je n'avais pas vus que le fil noir ,

venais du câble qui monte au thermostat .

Et placer un thermomètre dans le réfrigérateur pour voir si la température ,

ne remonte pas .

Cordialement a tousse .
Revenir en haut Aller en bas
neoliverc



Nombre de messages : 13
Date d'inscription : 14/05/2010

Demande d'aide branchement electrique sur refrigerateur Empty
MessageSujet: Re: Demande d'aide branchement electrique sur refrigerateur   Demande d'aide branchement electrique sur refrigerateur Icon_minitimeMar 18 Mai 2010 - 9:49

Oui c'est ce que je fais. À chaque fois que je suis à la maison (càd pas souvent) j'ai l'impression qu'il tourne toujours ! Du coup j'ai baissé le termosthat du frigo et il s'est arrêté ! Je vais plus suivre ça ce weekend car je suis là toute la journée.
En tout cas merci pour cette aide précieuse, heuresement que vous étiez là (avec adn...) ! Encore merci
cordialement
Revenir en haut Aller en bas
djak



Nombre de messages : 4
Date d'inscription : 16/02/2012
Age : 76
Localisation : lyon

Demande d'aide branchement electrique sur refrigerateur Empty
MessageSujet: shéma branchement relai frigo   Demande d'aide branchement electrique sur refrigerateur Icon_minitimeJeu 16 Fév 2012 - 11:49

Laughing
adn56 a écrit:
Demande d'aide branchement electrique sur refrigerateur Img0655ditrk9chez moi je n'en ai pas, juste le noir qui est sur le klixon en borne 1, peut être est-ce une option pour un congélo ?
En tout état de cause le principe du circuit electrique est simplement d'alimenter le compresseur (moteur) via un contact qui vient du thermostat (bac à glaçon ou frizer), donc au pire il tourne en permanence.
Je regarde sur la toile si je trouve ton klixon/relais de démarrage
http://www.pieces-tout-electromenager.com/list.php?path=117
++
bonjour à vous confronté moi aussi à un problème panne frigo, je viens de tombé sur votre site que je ne connaissais pas ,pour commencer félicitation pour le céateur et pour revenir à mon problème? j'aimerai connaître l'ordre des fiches entrées du comprésseur pour l'allimenter en direct et le tester. je vois 2 fiches en bas et 1 fiche en haut, sur quelles fiches ammener le courant ? merci d'avance pour votre réponse en espérant que ce forum soit toujours d'actualité Very Happy
Revenir en haut Aller en bas
djak



Nombre de messages : 4
Date d'inscription : 16/02/2012
Age : 76
Localisation : lyon

Demande d'aide branchement electrique sur refrigerateur Empty
MessageSujet: Re: Demande d'aide branchement electrique sur refrigerateur   Demande d'aide branchement electrique sur refrigerateur Icon_minitimeVen 17 Fév 2012 - 9:29

merci pour la réponse en photo, mais je me suis mal fait comprendre, ce que j'aimerai savoir, c'est la corespondance des fiches ce trouvant sur le bloc compresseur pour l'allimenter en direct (borne + et borne -) et la borne condensateur comme indiqué sur la quatrième photos en partant du haut sur la page 1 du post. bien à vous
Revenir en haut Aller en bas
djak



Nombre de messages : 4
Date d'inscription : 16/02/2012
Age : 76
Localisation : lyon

Demande d'aide branchement electrique sur refrigerateur Empty
MessageSujet: panne de réfrigérateur   Demande d'aide branchement electrique sur refrigerateur Icon_minitimeLun 20 Fév 2012 - 14:55

bonjour à tous je voudrai testé le compresseur d'un petit refrigérateur liebherr qui ne veux plus démarrer; aprés avoir testé le thermostat qui passe bien j'aimerai courcicuité le relai, et son klixon, et allimenté directement le compresseur sur lequel je vois trois fiches sur lesquels viennent se brancher le relai où ce trouve les bornes +et - merci si vous pouvez m'aidé j'ai déja posté sur un forum ancien mais n'est obtenu de réponse
bien à vous
Revenir en haut Aller en bas
Kesuny
Energie marine
Energie marine
Kesuny

Nombre de messages : 234
Date d'inscription : 03/05/2011
Age : 25
Localisation : Eure

Demande d'aide branchement electrique sur refrigerateur Empty
MessageSujet: Re: Demande d'aide branchement electrique sur refrigerateur   Demande d'aide branchement electrique sur refrigerateur Icon_minitimeLun 20 Fév 2012 - 18:28

Un photo serais bienvenue

Cordialement
Revenir en haut Aller en bas
Contenu sponsorisé




Demande d'aide branchement electrique sur refrigerateur Empty
MessageSujet: Re: Demande d'aide branchement electrique sur refrigerateur   Demande d'aide branchement electrique sur refrigerateur Icon_minitime

Revenir en haut Aller en bas

Demande d'aide branchement electrique sur refrigerateur
Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant
 Sujets similaires
-
» demande d'aide
» Demande d'aide et de bénédiction
» Demande d'aide...ok
» Demande d'aide - apparition malfaisante voir pire
» A l'aide ! Les Misérables

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Electrotechnique-fr :: Secteur Habitat :: La Maintenance ( Entretien et Dépannage )-
Sauter vers:
