Comment câbler un télérupteur avec 3 interrupteurs et 2 lampes en passant par une boîte de dérivation ?

salut florian,

tu peux aller voir ici si ça peux t'aider:
http://www.telerupteur.com/

voila

j'ai fait que le shémas de principe mais pas le shéma multifilaire mais je ne voit pas comment on peut le cabler.

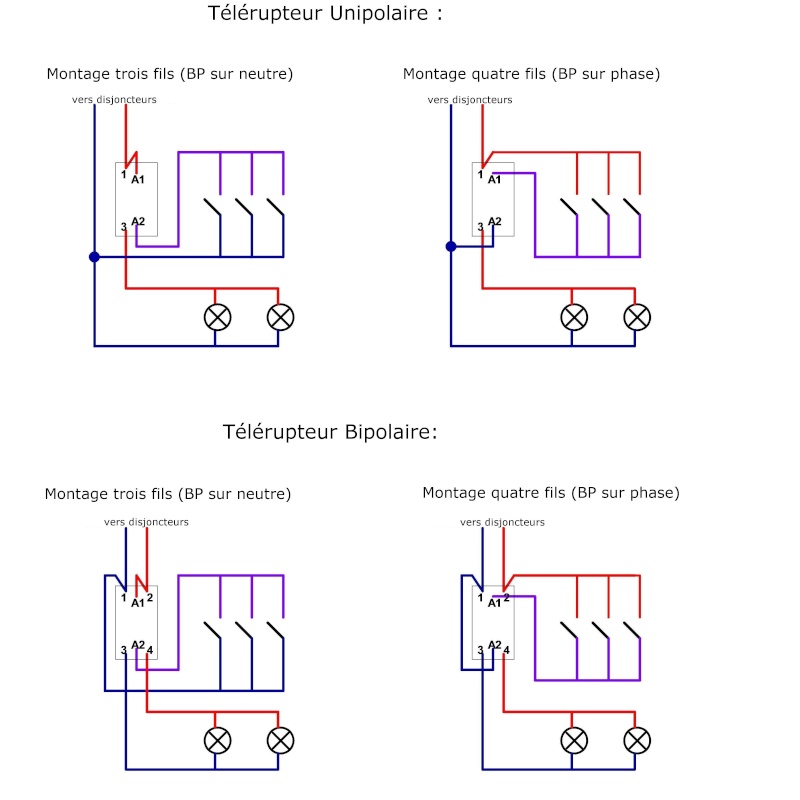

Salut je t'ai fais des schémas multifilaires pour télérupteurs. Montage trois fils (retour de BP sur neutre) ou quatre fils (retour de BP sur phase) au choix et pour chacun de ces montages le câblage adapté à un télérupteur unipolaire (qui coupe seulement la phase) ou bipolaire (qui coupe la phase et le neutre).

La bobine du télérupteur (entre les bornes A1 et A2), très sensible, donc le circuit de commande (les BP), doivent être protégé par un 2A, le circuit puissance (les lampes) lui par un 16A comme n'importe quel circuit lumière.
Pour plus de sécurité (et absolument nécessaire dans certains endroits comme une piscine par exemple ou les usagers vont toucher les BP avec les mains mouillés) le circuit commande peut être alimenté en 24V grâce à un transfo placé en amont du circuit (mais en aval des disjoncteurs bien sûr).

Bonjour

Habituellement, on protège le circuit de commande des BP avec le même disjoncteur que les circuits d'éclairage.

Par contre qui pourrait préciser les avantages et inconvénients de mettre BP sur neutre ou BP sur phase ?

@+

Salut,

Je dirais que choisir de mettre la phase au poussoir et le neutre à la bobine permet de ne pas avoir de jus en permanence à la bobine du télérupteur?, peut être mieux pour sa longévité ?

En avantage, lorsque le neutre est au poussoir, c'est qu'il n'y a pas de jus au poussoirs, donc plus facile pour le remplacer, pas besoin de couper le jus sur le circuit, quoi que le neutre devant être considéré comme un potentiel actif...

Oam

J'ai appris à n'utiliser que le câblage avec BP en amont, pour éviter la présence phase là où elle n'est pas nécessaire... On devient parfois parano.

G.
