 Tableau de répartition

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
dremwel



Nombre de messages : 38
Date d'inscription : 21/04/2009

MessageSujet: Tableau de répartition   Jeu 28 Oct 2010 - 14:00

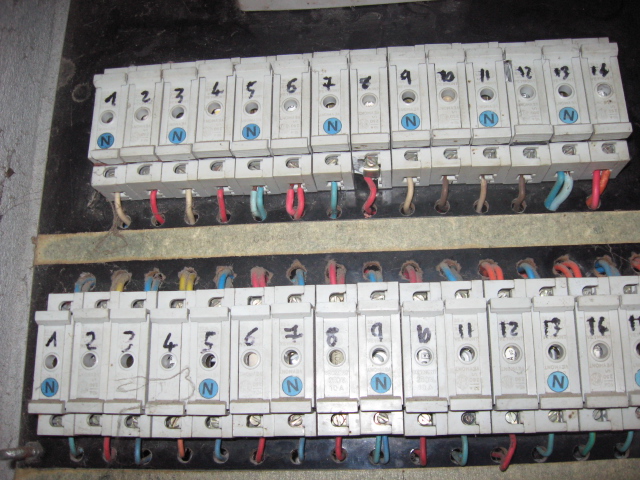

,c'est la première fois que je trouve un tel tableau avec visiblement un porte fusible pour la phase et une autre protection sans fusible pour le neutre .
Je suis intrigué car l'installation comporte 3 circuits 32A avec des sections trop petites,.de plus sur certains porte fusibles on observe en bas des portes fusibles parfois 2 arrivée de conducteurs .
Quelqu'un pourrait il me renseigner sur ce genre d'installation et notamment sur les 2 conducteurs en bas des portes fusibles

Revenir en haut Aller en bas
sebthead
Energie marine
Energie marine


Nombre de messages : 222
Date d'inscription : 20/04/2010

MessageSujet: Re: Tableau de répartition   Jeu 28 Oct 2010 - 16:41

A priori les PF où sont cablés les neutres ont des "cartouches Neutre", c-a-d des cylindres en metal de la forme d'un fusible...

ils servent à couper le neutre en cas d'ouverture du PF, mais ils ne protègent pas le neutre

Si le PF protégeant la phase n'est pas solidaire du PF Neutre pour un meme circuit, il y a comme un petit pb...

Sans schémas, il difficile de certifier à quoi servent les fils, mais le doublement des fils en amont des PF s'apparente à des peignes faits maison... il faudrait sonner les fils avec le tableau hors tension pour reperer les fils...
Revenir en haut Aller en bas
dremwel



Nombre de messages : 38
Date d'inscription : 21/04/2009

MessageSujet: Re: Tableau de répartition   Jeu 28 Oct 2010 - 17:27

sebthead a écrit:
A priori les PF où sont cablés les neutres ont des "cartouches Neutre", c-a-d des cylindres en metal de la forme d'un fusible...

ils servent à couper le neutre en cas d'ouverture du PF, mais ils ne protègent pas le neutre

Si le PF protégeant la phase n'est pas solidaire du PF Neutre pour un meme circuit, il y a comme un petit pb...

Merci de ta réponse ,quand tu dis ''Si le PF protégeant la phase n'est pas solidaire du PF Neutre pour un même circuit, il y a comme un petit pb..''
qu'est ce tu endends par solidaire ?

De plus que préconiserai tu à un particulier qui possède un tableau tel que celui là ?
Ces portes fusibles sont ils considérés comme vétuste ?

Désolé pour ces nombreuses questions ,mais j'essaye de combler mes carences.Wink
Revenir en haut Aller en bas
Thierry 01
Modérateur
Modérateur


Nombre de messages : 2223
Date d'inscription : 21/06/2009
Age : 45
Localisation : Rhône Alpes

MessageSujet: Re: Tableau de répartition   Jeu 28 Oct 2010 - 19:40

Bonsoir,

Un des soucis que je vois concerne le faite que les portes-fusibles ne sont pas à ouverture omnipolaire, c'est à dire que les pôles ne s'ouvrent pas en même temps lors d'une manoeuvre.
Autre chose, il semblerait qu'il s'agisse de portes-fusibles industriels. La taille des fusibles est du 10x38 et elle est identique quelque soit le calibre. Sur une installation domestique cela peut poser quelques problèmes ...
Revenir en haut Aller en bas
sebthead
Energie marine
Energie marine


Nombre de messages : 222
Date d'inscription : 20/04/2010

MessageSujet: Re: Tableau de répartition   Ven 29 Oct 2010 - 11:12

Il me semble si j'ai bien retenu ce qu'electron libre a expliqué il y a qques temps qu'il est obligatoire d'avoir une coupure du neutre lorsque le disjoncteur declenche ou est manoeuvré, et cela pour chaque circuit

donc d'un point de vue reglementaire le coffret n'est plus aux normes, si tant est qu'il le fut un jour...

pour les cables doublé en aval (et non pas amont drunken ) il doit s'agir de plusieurs circuits protégé par un meme départ
Revenir en haut Aller en bas
Thierry 01
Modérateur
Modérateur


Nombre de messages : 2223
Date d'inscription : 21/06/2009
Age : 45
Localisation : Rhône Alpes

MessageSujet: Re: Tableau de répartition   Sam 30 Oct 2010 - 11:45

Bonjour,

Si le pôle neutre est protégé (non obligatoire en schéma TT et TN), sont déclenchement doit obligatoirement entrainer l'ouverture de la phase ou des phases du circuits.
Dans notre cas, le neutre n'est pas protégé puisqu'il est équipé d'une barrette de coupure.

Je crois que notre ami dremwel, demande conseil dans le cadre d'un diagnostic XP C 16-600 qui n'a pas les mêmes exigences que la NF C 15-100 et pour cause puisque cette norme concerne l'état de sécurité des installations de logements existants.
En ce qui concerne la non ouverture omnipolaire des portes fusibles, je n'ai rien trouvé dans cette norme, cependant elle interdit clairement l'utilisation de fusibles industriels.
