 compréhension schéma disjoncteur

Aller en bas
AuteurMessage
alain65



Nombre de messages : 78
Date d'inscription : 29/12/2013
Age : 72
Localisation : Hautes pyyrénées

compréhension schéma disjoncteur Empty
MessageSujet: compréhension schéma disjoncteur   compréhension schéma disjoncteur Icon_minitimeJeu 10 Juil 2014 - 11:54

Bonjour,

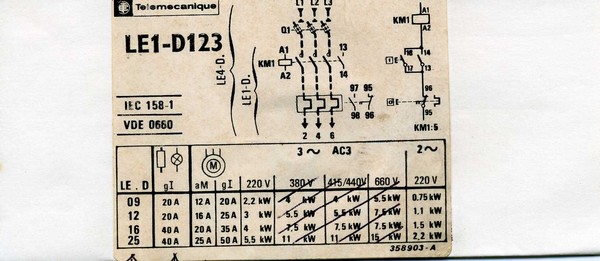

je vous joins un schéma qui accompagne un disjoncteur de Télémécanique.
Je ne comprends pas:
-l'intitulé et les nombres de la première colonne
-la signification de gI
-la signification de aM, à nouveau cette colonne gI.
Je suppose que M désigne un moteur, mais alors le schéma de la deuxième colonne?
Merci pour votre aide.

compréhension schéma disjoncteur Disjon12
Revenir en haut Aller en bas
amineln



Nombre de messages : 72
Date d'inscription : 28/05/2014
Age : 32
Localisation : alger

compréhension schéma disjoncteur Empty
MessageSujet: Re: compréhension schéma disjoncteur   compréhension schéma disjoncteur Icon_minitimeJeu 10 Juil 2014 - 13:21

bonjour
aM : fusible accompagnement Moteur
M: moteur
gI: peut être fusible à usage générale
Revenir en haut Aller en bas
electron libre
Modérateur
Modérateur
electron libre

Nombre de messages : 1704
Date d'inscription : 18/08/2009
Age : 72
Localisation : La Rochelle

compréhension schéma disjoncteur Empty
MessageSujet: Re: compréhension schéma disjoncteur   compréhension schéma disjoncteur Icon_minitimeJeu 10 Juil 2014 - 20:29

Alain65, bonsoir.

Pour aller un peu plus loin (sans plus) je n'ai pas tout défini, il vous reste à consulter d'autres documents pour explication de :
1- Catégorie d'emploi
2- Coordination fusible HPC et relais thermique
3- Différence entre fusible gI (remplacé par fusible gG) et aM
4- D'autres paramètres restent à  définir.

http://cjoint.com/?DGkuB7Ugncc

J'attends éventuellement vos questions.

Cordialement.

Edité le 11/07/2014

Remplacement de la pièce jointe :

http://cjoint.com/?DGlh1ZZdu1S
