Bonjour

J'ai une machine avec un disjoncteur PKZM 1-4 de chez Meoller.
Disjoncteur PKZM1-4 Moeller 100_9610



Sur ce disjoncteur, un pièce est grillée:
Disjoncteur PKZM1-4 Moeller 100_9611
Disjoncteur PKZM1-4 Moeller 100_9612

Je recherche cette pièce. Je n'arrive pas à trouver sa référence, et surtout je ne connais pas le terme exact pour la rechercher

Ne connaissant pas le terme exact pour les recherches, je  trouve pas non plus chez quel fournisseur chercher.
Si je tape la référence pkzm1-4, je tombe uniquement sur des site US.

Cette pièce n'est pas livrée avec un disjoncteur neuf.

Voilà. Si quelques uns pouvaient me donner des pistes à suivre, au moins des noms de marchands
Revenir en haut Aller en bas
Ulairi
Energie marine
Energie marine


Nombre de messages : 206
Date d'inscription : 06/03/2012
Age : 49
Localisation : France

Disjoncteur PKZM1-4 Moeller Empty
MessageSujet: Re: Disjoncteur PKZM1-4 Moeller   Disjoncteur PKZM1-4 Moeller Icon_minitimeSam 19 Juil 2014 - 22:17

Bonjour,

voici quelques éléments de réponse :

D'après le symbole que l'on aperçoit sur cette pièce, c'est un déclencheur à manque de tension :

Disjoncteur PKZM1-4 Moeller 2014-07-19_2149

En général pour les disjoncteurs moteurs, ces éléments se commandent séparément et se montent sur le côté du disjoncteur. La série des disjoncteurs PKZM1 est obsolète chez Moeller, elle est remplacée par la série PKZM0.

Pour cette dernière série, voici les références de l'élément que vous cherchez à associer avec un disjoncteur PKZM01-4 (équivalent de votre PKZM1-4)

Une référence U-PZ0(400V50Hz) de code 073138
400V, bornes à vis et montage sur le côté gauche

Disjoncteur PKZM1-4 Moeller 2014-07-19_2214

Disjoncteur PKZM1-4 Moeller 2014-07-19_2213

Disjoncteur PKZM1-4 Moeller 2014-07-19_2211
Revenir en haut Aller en bas
Ulairi
Energie marine
Energie marine


Nombre de messages : 206
Date d'inscription : 06/03/2012
Age : 49
Localisation : France

Disjoncteur PKZM1-4 Moeller Empty
MessageSujet: Re: Disjoncteur PKZM1-4 Moeller   Disjoncteur PKZM1-4 Moeller Icon_minitimeSam 19 Juil 2014 - 22:32

Equivalence chez Schneider par exemple :

Disjoncteur GV2ME08
Déclencheur à manque de tension 400V (montage à droite) : GVAU385
Revenir en haut Aller en bas
dpx



Nombre de messages : 7
Date d'inscription : 17/07/2014
Age : 66
Localisation : Nord Isère

Disjoncteur PKZM1-4 Moeller Empty
MessageSujet: Re: Disjoncteur PKZM1-4 Moeller   Disjoncteur PKZM1-4 Moeller Icon_minitimeDim 20 Juil 2014 - 8:45

Bonjour

Merci pour vos réponses.

Si je comprends bien, ce n'est pas cette pièce qui joue un rôle en cas de surchauffe moteur !

Elle a uniquement le rôle de faire disjoncter pour empêcher la machine de repartir toute seule sur une micro coupure électrique, ou une forte baisse de tension ?
Revenir en haut Aller en bas
Rom76



Nombre de messages : 68
Date d'inscription : 16/12/2012
Age : 27
Localisation : 76

Disjoncteur PKZM1-4 Moeller Empty
MessageSujet: Re: Disjoncteur PKZM1-4 Moeller   Disjoncteur PKZM1-4 Moeller Icon_minitimeDim 20 Juil 2014 - 21:37

Non ca te fera déclencher ton disjoncteur quand tu perdra le 400v, tu devra réarmer pour que ton moteur démarre
Revenir en haut Aller en bas
dpx



Nombre de messages : 7
Date d'inscription : 17/07/2014
Age : 66
Localisation : Nord Isère

Disjoncteur PKZM1-4 Moeller Empty
MessageSujet: Re: Disjoncteur PKZM1-4 Moeller   Disjoncteur PKZM1-4 Moeller Icon_minitimeLun 21 Juil 2014 - 7:37

Bonjour


Ok. mais ce n'ai donc pas cet élément là qui fait disjoncter en cas de surchauffe du moteur?


Je veux être sur, car si l'arrêt de la machine, en cas de baisse de tension est superflu sur ce matériel, la plupart n' étant pas équipée pour cela, l'arrêt en cas de surchauffe et impératif, car dans le cas de gros débit il n'ai pas rare que la machine chauffe.
Revenir en haut Aller en bas
Le Loup Blanc
Modérateur
Modérateur
Le Loup Blanc

Nombre de messages : 3968
Date d'inscription : 23/11/2008

Disjoncteur PKZM1-4 Moeller Empty
MessageSujet: Re: Disjoncteur PKZM1-4 Moeller   Disjoncteur PKZM1-4 Moeller Icon_minitimeLun 21 Juil 2014 - 9:53

Bonjour

Un DM ne peut pas détecter un échauffement de la machine,
il peut seulement être sensible à un courant supérieur au courant de réglage ....sans pour celà préjuger quelle en est la cause .......

Si tu nous en disais un peu plus concernant cette machine, la plaque de son moteur, son circuit d'alimentation depuis le DB ERDF , on pourrait peut-être t'aider ...

cordialement

_________________
Un travail bien préparé est déjà à moitié réalisé ....
Revenir en haut Aller en bas
dpx



Nombre de messages : 7
Date d'inscription : 17/07/2014
Age : 66
Localisation : Nord Isère

Disjoncteur PKZM1-4 Moeller Empty
MessageSujet: Re: Disjoncteur PKZM1-4 Moeller   Disjoncteur PKZM1-4 Moeller Icon_minitimeMar 29 Juil 2014 - 17:52

Bonjour.

Je suis de retour après quelques jour de pause...

J'en ai profité pour relire toute vos réponses, et je m'aperçois qu'un élément de la réponse de Ulairi m'avait échappé:

Ulairi a écrit:
Bonjour,
voici quelques éléments de réponse :

En général pour les disjoncteurs moteurs, ces éléments se commandent séparément et se montent sur le côté du disjoncteur. La série des disjoncteurs PKZM1 ...

J'ai effectivement un PZZM1 qui était monté sur le coté. Si je comprends ce est dit dans les réponses, c'est ce disjoncteur qui intervient lors de la surchauffe?

Il a été débranché en même temps que l'autre élément. J'ai perdu les schéma de branchement que j'avais fait.
Une bonne âme peut elle me le rappeler!

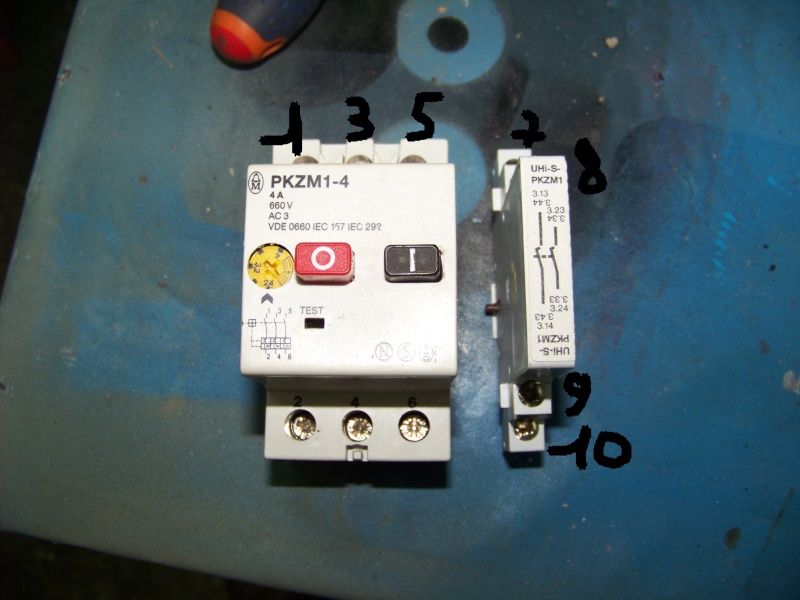

Disjoncteur PKZM1-4 Moeller 100_9910

Merci
Revenir en haut Aller en bas
Le Loup Blanc
Modérateur
Modérateur
Le Loup Blanc

Nombre de messages : 3968
Date d'inscription : 23/11/2008

Disjoncteur PKZM1-4 Moeller Empty
MessageSujet: Re: Disjoncteur PKZM1-4 Moeller   Disjoncteur PKZM1-4 Moeller Icon_minitimeMar 29 Juil 2014 - 18:24

Bonjour

J'ai du mal à suivre ce fil ....

Qui commence par une machine ( sans plus d'explication) sur lequel une bobine est grillée ... et tu veux la remplacer ..... je supposes donc que si tu avais déclaré cette pièce grillée, tu devais avoir des raisons ..

Maintenant, ce n'est plus une machine, mais un amas de quelques pièces totalement déconnectées pour lequel tu nous demande un schéma .....

Comportant une bobine bobine Mx , il doit y avoir une raison de sécurité ... as-tu pu remplacer cette bobine ????? et pourquoi n'est-elle pas dans les éléments photographiés in fine ?
Ulairi a essayé de t'expliquer son role et t'a fourni des documents ..

tu nous montre maintenant des contacts auxilaires ....
ce qui laisse à supposer qu'il y avait d'autres organes électriques associés ...

Pour une machine, les éléments de sécurité sont primordiaux ..... et le respect du fonctionnel sécuritaire initial doit être respecté.

En l'absence d'information sur cette machine, des éléments de sécurité existants et de son utilisation, des besoins fonctionnels,de ses équipements électriques ( peut-être un coffret de commande) il est impensable que l'on puisse puisse te réaliser un schéma ....... pour reconstituer un équipement que tu as démonté .

cordialement

_________________
Un travail bien préparé est déjà à moitié réalisé ....
Revenir en haut Aller en bas
dpx



Nombre de messages : 7
Date d'inscription : 17/07/2014
Age : 66
Localisation : Nord Isère

Disjoncteur PKZM1-4 Moeller Empty
MessageSujet: Re: Disjoncteur PKZM1-4 Moeller   Disjoncteur PKZM1-4 Moeller Icon_minitimeJeu 31 Juil 2014 - 13:25

Bonjour


1-3-5 >secteur
2-4 > 7-8
6-9-10 > moteur

Ok, ça marche!

Merci pour votre aide.
Revenir en haut Aller en bas
PETER 31



Nombre de messages : 3
Date d'inscription : 03/10/2014
Age : 64
Localisation : Toulouse

Disjoncteur PKZM1-4 Moeller Empty
MessageSujet: Re: Disjoncteur PKZM1-4 Moeller   Disjoncteur PKZM1-4 Moeller Icon_minitimeVen 3 Oct 2014 - 17:55

Bonjour a tous
j'ai moi aussi un problème avec ma machine et je ne trouve pas un disjoncteur de démarrage PKZM0-10 de KLOCKNER-MOELLER ( VDEO660 UE = 600V AC 3 .
6-10 A  110 A
Merci pour vos réponses
Revenir en haut Aller en bas
Le Loup Blanc
Modérateur
Modérateur
Le Loup Blanc

Nombre de messages : 3968
Date d'inscription : 23/11/2008

Disjoncteur PKZM1-4 Moeller Empty
MessageSujet: Re: Disjoncteur PKZM1-4 Moeller   Disjoncteur PKZM1-4 Moeller Icon_minitimeVen 3 Oct 2014 - 18:15

Bonjour

Ce type de DM es très connu, et a été largement répandu.

Via le WEB, tu peux trouver plusieurs fournisseurs en France, comme par exemple
http://www.france-electric.com/Disjoncteurs-moteur.htm

Cordoalement

_________________
Un travail bien préparé est déjà à moitié réalisé ....
Revenir en haut Aller en bas
PETER 31



Nombre de messages : 3
Date d'inscription : 03/10/2014
Age : 64
Localisation : Toulouse

Disjoncteur PKZM1-4 Moeller Empty
MessageSujet: Re: Disjoncteur PKZM1-4 Moeller   Disjoncteur PKZM1-4 Moeller Icon_minitimeVen 3 Oct 2014 - 19:31

merci pour votre réponse, mais malheureusement je n'y est pas trouver mon bonheur !
Revenir en haut Aller en bas
Le Loup Blanc
Modérateur
Modérateur
Le Loup Blanc

Nombre de messages : 3968
Date d'inscription : 23/11/2008

Disjoncteur PKZM1-4 Moeller Empty
MessageSujet: Re: Disjoncteur PKZM1-4 Moeller   Disjoncteur PKZM1-4 Moeller Icon_minitimeVen 3 Oct 2014 - 22:27

Bonjour

Et cela, c'est quoi ?
http://www.france-electric.com/PBSCProduct.asp?ItmID=12512037
Cordialement

_________________
Un travail bien préparé est déjà à moitié réalisé ....
Revenir en haut Aller en bas
PETER 31



Nombre de messages : 3
Date d'inscription : 03/10/2014
Age : 64
Localisation : Toulouse

Disjoncteur PKZM1-4 Moeller Empty
MessageSujet: Re: Disjoncteur PKZM1-4 Moeller   Disjoncteur PKZM1-4 Moeller Icon_minitimeSam 4 Oct 2014 - 9:33

Bonjour Le loup Blanc,
Je suis a la recherche d'un disjoncteur, pour une Lurem C 2000 d'un certain âge....!! 220v
PKZM0-10 Klockner Moeller 6-10 A
VDE 0660 Ue = 660 V AC 3 110 A
(D) MAX aM 50 A /u 16 A
(S) 500 V--AC
Peut on adapter votre disjoncteur ? Si oui comment ?
Je vous prie de m'excuser, je suis nul dans ce domaine, vraiment nul !
PS: Comment mettre des photos sur ce forum ? d'avance merci
Cordialement
Revenir en haut Aller en bas
jeje66



Nombre de messages : 1
Date d'inscription : 31/10/2014
Age : 44
Localisation : Sud

Disjoncteur PKZM1-4 Moeller Empty
MessageSujet: Re: Disjoncteur PKZM1-4 Moeller   Disjoncteur PKZM1-4 Moeller Icon_minitimeSam 1 Nov 2014 - 7:12

Bonjour à tous,

Je relance ce post parce ce que j'ai exactement le même problème que dpx a savoir la bobine qui a grillé sur mon PKZM1-10, cette dernière s'enlève et peut se changer.
Je précise aussi que ce disjoncteur +2 auxillaires sont sur une scie à ruban puissance environ 4cv 400v
Cette bobine qui est monté sur le disjoncteur est en fait reliée à 2 fils qui sont eux même relie des contacteurs de sécurité (ouverture capot, freins), elle fait disjoncter quand on actionne frein ou capot
Seul problème c'est que j'arrive pas a trouver cette bobine sur le net.
J'ai pourtant acheté un pkm1-10 (neuf dans la boîte ) sur le bon coin mais il n'y avait pas cette bobine à l'intérieur
Quelqu'un aurait une astuce ?
Merci pour vos réponses
Revenir en haut Aller en bas
guymar27



Nombre de messages : 1
Date d'inscription : 01/09/2015
Age : 66
Localisation : eure

Disjoncteur PKZM1-4 Moeller Empty
MessageSujet: Re: Disjoncteur PKZM1-4 Moeller   Disjoncteur PKZM1-4 Moeller Icon_minitimeMar 1 Sep 2015 - 8:53

bonjour

dans votre sujet vous cherchez une bobine (qui vous semblez grillée). Je suis à la recherche de cette même bobine pour mettre dans mon disjoncteur, savez vous où je pourrai en trouver une?

Merci
Revenir en haut Aller en bas
Le Loup Blanc
Modérateur
Modérateur
Le Loup Blanc

Nombre de messages : 3968
Date d'inscription : 23/11/2008

Disjoncteur PKZM1-4 Moeller Empty
MessageSujet: Re: Disjoncteur PKZM1-4 Moeller   Disjoncteur PKZM1-4 Moeller Icon_minitimeMar 1 Sep 2015 - 21:28

Bonjour

Question bête ...... quelle est la référence inscrite sur cette bobine  ... car c'est celà qu'il faut commander ....

Est-ce qu'elle ressemble à celà ?
http://fr.rs-online.com/web/p/accessoires-pour-protection-moteur/3879679/

Cordialement

_________________
Un travail bien préparé est déjà à moitié réalisé ....
Revenir en haut Aller en bas
dpx



Nombre de messages : 7
Date d'inscription : 17/07/2014
Age : 66
Localisation : Nord Isère

Disjoncteur PKZM1-4 Moeller Empty
MessageSujet: Re: Disjoncteur PKZM1-4 Moeller   Disjoncteur PKZM1-4 Moeller Icon_minitimeMer 2 Sep 2015 - 8:09

Bonjour

J'ai remonté le disjoncteur sans la bobine défaillante, et voici ce que j'ai constaté:

La bobine qui m'a posé problème sert uniquement à empêcher un redémarrage de la machine après une coupure de courant, ou à l'arrêter et/ou empêcher son redémarrage si il y a une phase manquante.

A noter que si vous supprimer cette bobine et que vous appuyez sur le bouton de départ de la machine pendant une coupure de courant, celle ci démarrera lorsque le courant reviendra si vous n'avez pas pris la précaution d'appuyer sur arrêt après avoir appuyé sur départ et j'insiste même en l'absence de courant.

Pour faire court, cette bobine sert à faire la différence entre le PKZM1 tel que nous le connaissons et un simple interrupteur marche /arrêt.

Le "disjonctage" en cas de surchauffe reste opérationnel.


Ne faite pas l'erreur (comme moi) de commander un PKZM1 neuf (encore disponible aux USA). La bobine défaillante n'y est pas intégrée et je ne l'ai trouvée nulle part.

La bobine défaillante, c'est la 2ème photo au tout début du post. Les références y sont lisible.

Cordialement.
