 Panne électrique sur circulateur monophasé

Aller en bas
AuteurMessage
Artije



Nombre de messages : 3
Date d'inscription : 28/11/2014
Age : 38
Localisation : Ile de france

Panne électrique sur circulateur monophasé Empty
MessageSujet: Panne électrique sur circulateur monophasé   Panne électrique sur circulateur monophasé Icon_minitimeVen 28 Nov 2014 - 12:51

Bonjour,

Il s’agit d’un circulateur de marque EURAMO Type XA2 (A 15-4,  1~220V,  A=0.40). Cette marque n’existe plus et l’entraxe de 158 mm n’est pas standard, quelque fabricant propose des circulateurs avec cette entraxe mais à 500 € pièce et étant donné que la chaudière à au moins 20 ans, il me semble déraisonnable de dépenser une telle somme.
J’ai tout d’abord vérifié la partie mécanique et il n’y a pas de problème, j’arrive à faire tourner l’axe librement en utilisant un tournevis.
J’ai donc ouvert le bornier et testé le condensateur permanent (ITT 2uF +/- 10%  TS 380V  50 Hz  2/71) avec un ohmmètre (Je n’ai pas de capacimètre), il prend la charge et se coupe. J’en ai donc déduis qu’il n’est pas HS.
Ensuite j’ai testé les enroulements et là, surprise. Il y a trois fils qui sortent du moteur, un noir et deux rouges. Entre le noir et le premier rouge 168 ohms (enroulement principal selon le branchement), entre le noir et le deuxième rouge .192 K ohms (enroulement auxiliaire, car branché au condensateur) et entre les deux rouges 45 ohms. Je précise que les mesures ont été réalisées avec les fils déconnectés du bornier).
Je suppose donc qu’un des enroulements est HS. Pouvez-vous me le confirmer ?
Est-ce possible de rebobiner ce type de moteur ? Et si oui chez qui ?

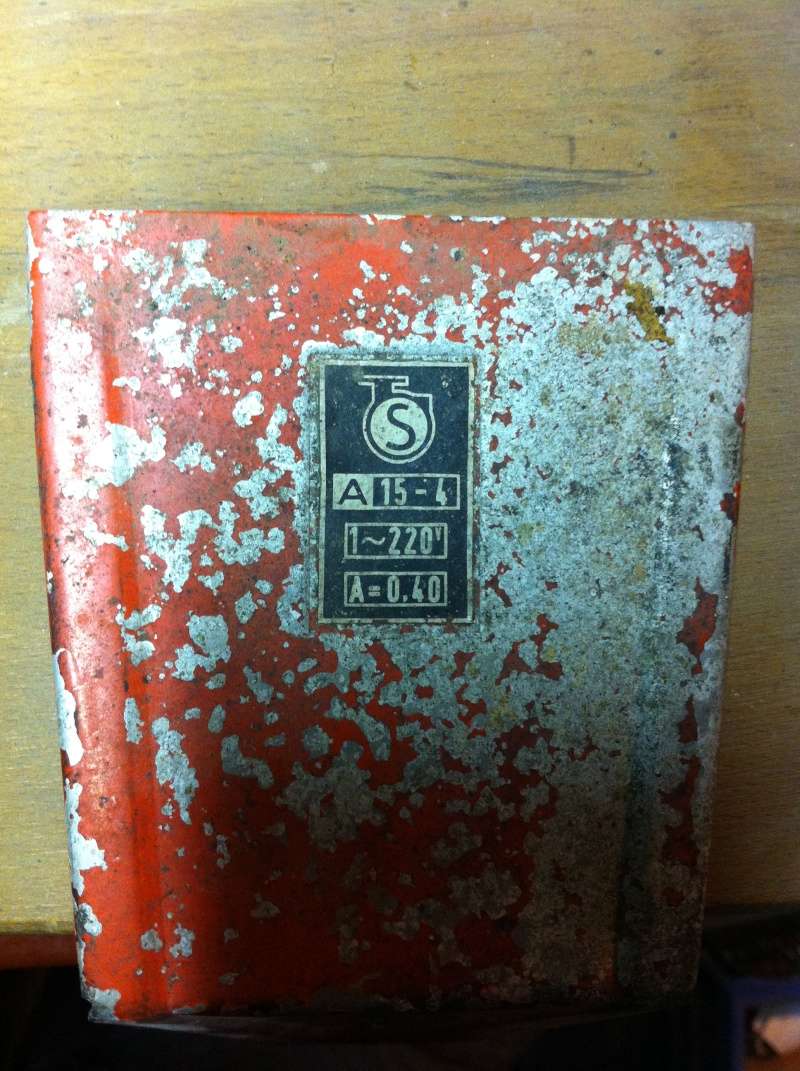

Je joins les photos des composants et du multimètre que j’ai utilisé.
Merci d’avance pour vos réponses.
Panne électrique sur circulateur monophasé Img_2010
Panne électrique sur circulateur monophasé Img_2011
Panne électrique sur circulateur monophasé Img_2012
Panne électrique sur circulateur monophasé Img_2013
Panne électrique sur circulateur monophasé Img_2014
Revenir en haut Aller en bas
geo444



Nombre de messages : 18
Date d'inscription : 09/03/2012
Age : 55
Localisation : Marseille

Panne électrique sur circulateur monophasé Empty
MessageSujet: Panne électrique sur circulateur monophasé   Panne électrique sur circulateur monophasé Icon_minitimeSam 13 Déc 2014 - 21:17

Artije a écrit:
Bonjour,
... Ensuite j’ai testé les enroulements et là, surprise. Il y a trois fils qui sortent du moteur, un noir et deux rouges. Entre le noir et le premier rouge 168 ohms (enroulement principal selon le branchement), entre le noir et le deuxième rouge .192 K ohms (enroulement auxiliaire, car branché au condensateur) et entre les deux rouges 45 ohms. Je précise que les mesures ont été réalisées avec les fils déconnectés du bornier).
Je suppose donc qu’un des enroulements est HS. Pouvez-vous me le confirmer ?
Est-ce possible de rebobiner ce type de moteur ? Et si oui chez qui ?

Salut, Wink

rien n'est coupé et c'est pas certain que le 45 ohms soit en cours jus ?
... s'il manque les 3/4 des spires à cause d'un cours jus...
l'intensité fait cramer le reste rapidement

puis rebobiner aujourd'hui...
le correcteur d'orthographe ne connait même plus ce mot !  farao
lolol !

la commande de la chaudière fonctionne ?
tu as essayé de le brancher directement sur le 220V ?
tu peux aussi changer le condo
il peut être percé sous 220V alternatif... et sembler Ok au metrix ?

Artije a écrit:
j’arrive à faire tourner l’axe librement en utilisant un tournevis.

librement... librement ?

good luck  Wink

.
