 branchement moteur monophasé

Aller en bas
2 participants
AuteurMessage
algoa




Nombre de messages : 6
Date d'inscription : 27/02/2015
Age : 67
Localisation : savignac ledrier

branchement moteur monophasé Empty
MessageSujet: branchement moteur monophasé   branchement moteur monophasé Icon_minitimeVen 27 Fév 2015 - 14:03

Bonjour à tous, je suis nouveau sur le forum et mes compétences electrotechniques sont fil rouge sur bouton rouge, fil vert sur bouton vert...!!
Je vous avoue donc que vos connaissances me seront bien utiles.

Mon probleme du moment :

Je veux changer le moteur sur une rabot déo qui est actuellement en 380.
Ne disposant pas di triphasé à la maison, j ai donc décidé d'investir sur un moteur de 2,2 KW en monophasé.
Pour le montage, ca devrait aller.
Par contre, la machine est éuipée de 2 boutons marche arret, d'un sectionneur et d'un arret coup de poing.
Puis je récuperer le materiel existant en le connectant en monophasé?
les indications sur sectionneur : 25A 600 vac
Boutons ; Z82BE10I
et un gros boitier telemecanique ref : LR2 D 1308
Vos avis et conseils seront les bien venus, par avance merci
Revenir en haut Aller en bas
Sylvain50
Modérateur
Modérateur
Sylvain50


Nombre de messages : 1985
Date d'inscription : 16/01/2011
Age : 54
Localisation : Cherbourg

branchement moteur monophasé Empty
MessageSujet: Re: branchement moteur monophasé   branchement moteur monophasé Icon_minitimeDim 1 Mar 2015 - 22:39

Bonsoir,

Comme indiqué dans la charte du forum, il est demandé de faire une petite présentation.
D'avance merci !

En ce qui concerne votre question, quelques photos du boitier de commande existant permettraient de mieux se rendre compte...
Mais sauf erreur ce boitier est équipé d'un contacteur et d'un relais thermique.
La tension nominale de la bobine doit être 380VCA, puisque dédié à une alimentation triphasée 380V.

Ensuite, le relais thermique qui protège le moteur contre la surcharge, possède une plage de réglage qu'il faudrait que tu notes.
Ensuite, on pourra te dire s'il est compatible avec le courant de ton moteur mono.

Une adaptation est surement possible sans que tu sois obligé de tout remplacer, mais le but étant que les fonctions de sécurité des personnes et du moteur soient toujours fonctionnelles.

Cordialement,

Sylvain,

_________________
En avatar, un GE 35KVA conçu avec un Deutz F4L912 et un alternateur LS, c'était pour le plaisir de faire un GE....
Revenir en haut Aller en bas
Sylvain50
Modérateur
Modérateur
Sylvain50


Nombre de messages : 1985
Date d'inscription : 16/01/2011
Age : 54
Localisation : Cherbourg

branchement moteur monophasé Empty
MessageSujet: Re: branchement moteur monophasé   branchement moteur monophasé Icon_minitimeLun 2 Mar 2015 - 13:34

Bonjour,

Voici un schéma qui présente le montage en version triphasée :

branchement moteur monophasé Th_00010



Voici un schéma qui présente le montage en version monophasée :

branchement moteur monophasé Th_00011


Par contre j'attire ton attention sur la courant absorbé par un moteur monophasé de 2,2kW, qui doit être entre 14,5 et 15A en théorie.
Cela veut que le courant d'appel au démarrage est important, il faudra envisager de la raccorder sur une PC 20A.
De quel type de protection disposes-tu au niveau de ton tableau électrique ?

Cordialement,

_________________
En avatar, un GE 35KVA conçu avec un Deutz F4L912 et un alternateur LS, c'était pour le plaisir de faire un GE....
Revenir en haut Aller en bas
algoa




Nombre de messages : 6
Date d'inscription : 27/02/2015
Age : 67
Localisation : savignac ledrier

branchement moteur monophasé Empty
MessageSujet: Re: branchement moteur monophasé   branchement moteur monophasé Icon_minitimeLun 2 Mar 2015 - 19:43

Merci Sylvain pour ta réponse.
Mon installation : 1 differentiel 30 milli 40 A
1 disjoncteur 20 A (Cablage en 6carré)
La ligne est dédiée à la rabo dégau.
sur la machine, l'équipement est le suivant :
1 sectionneur marque BACO PR 25 en tri
1 disjoncteur telemecanique LC1D12 10 (ac1 32A 660V AC3 11KW 660V )
1 bobine telemecanique LR2D13 08
1 poussoir marche telemecan ique ZB2BE101
1 poussoir arret telemecanique ZB2BE102
Ces boutons sont en 400V...
En fonction de tes conseils, j ai bien peur que seul le sectionneur puisse etre ré utilisé.
Que me conseillerais tu comme matériel?
Merci encore,
Bruno
Revenir en haut Aller en bas
Sylvain50
Modérateur
Modérateur
Sylvain50


Nombre de messages : 1985
Date d'inscription : 16/01/2011
Age : 54
Localisation : Cherbourg

branchement moteur monophasé Empty
MessageSujet: Re: branchement moteur monophasé   branchement moteur monophasé Icon_minitimeMar 3 Mar 2015 - 9:45

Bonjour,

Comme je te l'avais demandé, poste quelques photos qui seront plus parlantes, car la référence LC1 D12 n'est pas un disjoncteur, mais un contacteur, et la référence LR2D13 n'est pas une bobine, mais sauf erreur un relais thermique.
A partir des photos je te dirais ce qui est envisageable...

Ta ligne dédiée est OK pour ton application.

Cordialement,

_________________
En avatar, un GE 35KVA conçu avec un Deutz F4L912 et un alternateur LS, c'était pour le plaisir de faire un GE....
Revenir en haut Aller en bas
algoa




Nombre de messages : 6
Date d'inscription : 27/02/2015
Age : 67
Localisation : savignac ledrier

branchement moteur monophasé Empty
MessageSujet: branchement moteur monophasé   branchement moteur monophasé Icon_minitimeMar 3 Mar 2015 - 11:53

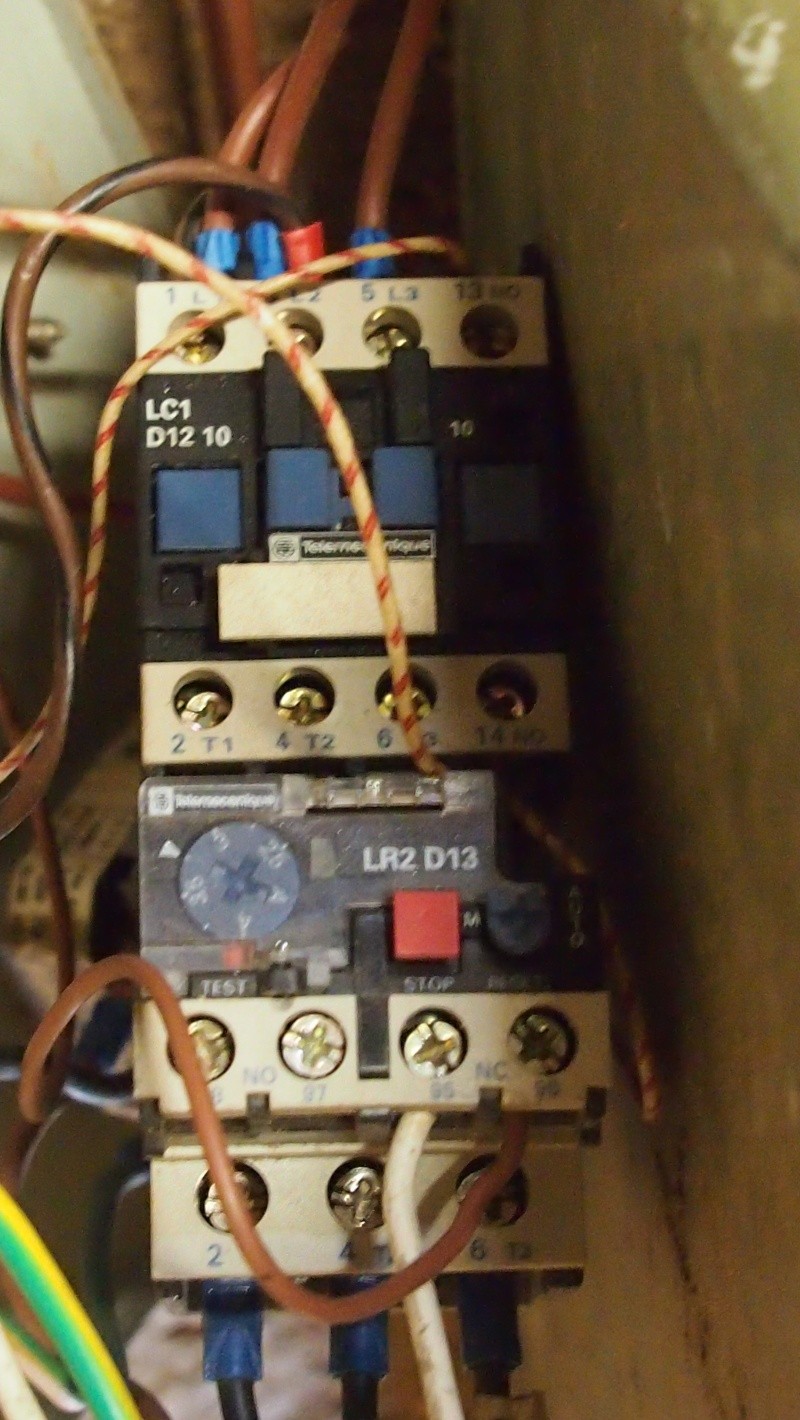

Quelques photos...



branchement moteur monophasé P3036811

https://i.servimg.com/u/f38/19/16/07/64/p3036812.jpgbranchement moteur monophasé P3036812
Revenir en haut Aller en bas
Sylvain50
Modérateur
Modérateur
Sylvain50


Nombre de messages : 1985
Date d'inscription : 16/01/2011
Age : 54
Localisation : Cherbourg

branchement moteur monophasé Empty
MessageSujet: Re: branchement moteur monophasé   branchement moteur monophasé Icon_minitimeMar 3 Mar 2015 - 14:16

Re,

Merci pour ces photos.
On peut voir que l'interrupteur principal peut être conservé.
La filerie puissance est en 2,5mm², ce qui est compatible avec le courant de ton futur moteur monophasé.
Par contre, le contacteur et le relais thermique sont sous calibrés.
Je pense pouvoir te fournir un contacteur et un relais thermique pour une utilisation en 230VCA monophasé, par contre il faudra connaitre le courant moteur exact, afin de définir le relais thermique.
Par contre on ne voit pas comment est fixé l'ensemble contacteur/relais thermique, est-ce par vis, ou par profilé de forme oméga au dos du contacteur ?

Cordialement,

_________________
En avatar, un GE 35KVA conçu avec un Deutz F4L912 et un alternateur LS, c'était pour le plaisir de faire un GE....
Revenir en haut Aller en bas
algoa




Nombre de messages : 6
Date d'inscription : 27/02/2015
Age : 67
Localisation : savignac ledrier

branchement moteur monophasé Empty
MessageSujet: Re: branchement moteur monophasé   branchement moteur monophasé Icon_minitimeMar 3 Mar 2015 - 19:15

Sylvain,

la liaison contacteur relais est par profilé de forme oméga au dos du contacteur.

J ai décidé de commander demain un moteur chez un professionnel de la maintenance industrielle proche de chez moi.
Ca fait mal au porte monnaie mais j ai préféré investir sur du sérieux plutôt que sur du bas de gamme chinois.

Il me propose un moteur ALMO de 2,2 kw.

J'ai déjà acheté le contacteur et le relai qui correspond au moteur. Merci pour ton offre, j'ai été un peu trop rapide dans mon achat...

Les branchements sont fait et tout semble OK.

Par contre, si tu as un moteur d'occasion je serai intéressé.

J ai remis mon moteur actuel en vente avec le contacteur. si tu connais une personne qui recherche ce genre de produit?

Bruno




Revenir en haut Aller en bas
Sylvain50
Modérateur
Modérateur
Sylvain50


Nombre de messages : 1985
Date d'inscription : 16/01/2011
Age : 54
Localisation : Cherbourg

branchement moteur monophasé Empty
MessageSujet: Re: branchement moteur monophasé   branchement moteur monophasé Icon_minitimeMar 3 Mar 2015 - 22:12

Bonsoir,

Si notre ami Labobine passe par là, il pourra te dire si ce moteur est de bonne qualité, mais si tu es passé par un pro, je pense que c'est sérieux.

Oui dommage pour le matériel, j'ai pas mal de matériel de récup, mais pas de moteur mono de cette puissance....

Si tu as besoin de conseil, n'hésite pas !

Dans les schémas que j'avais posté, tu auras rectifié le fait que tu n'as pas de sectionneur fusible, mais un interrupteur général....

Quand tu auras l'installation dans sa nouvelle configuration, poste quelques photos Wink

Cordialement,

_________________
En avatar, un GE 35KVA conçu avec un Deutz F4L912 et un alternateur LS, c'était pour le plaisir de faire un GE....
Revenir en haut Aller en bas
algoa




Nombre de messages : 6
Date d'inscription : 27/02/2015
Age : 67
Localisation : savignac ledrier

branchement moteur monophasé Empty
MessageSujet: Re: branchement moteur monophasé   branchement moteur monophasé Icon_minitimeMar 3 Mar 2015 - 22:41

Merci encore pour l aide apportée.

Une fois le moteur changé, j'enverrai quelques photos.

Merci également au forum qui m'a permis de mieux comprendre l electricité dans le respect de la sécurité.

Bravo à tous,à bientot,

Bruno
Revenir en haut Aller en bas
Sylvain50
Modérateur
Modérateur
Sylvain50


Nombre de messages : 1985
Date d'inscription : 16/01/2011
Age : 54
Localisation : Cherbourg

branchement moteur monophasé Empty
MessageSujet: Re: branchement moteur monophasé   branchement moteur monophasé Icon_minitimeMar 3 Mar 2015 - 22:44

Re,

Merci pour le compliment !

Bonne soirée !
