 VMC 2 vitesses : installer un voyant lumineux "Vitesse rapide"

Aller en bas
4 participants
AuteurMessage
JMBegmeil




Nombre de messages : 4
Date d'inscription : 20/05/2017
Age : 72
Localisation : Fouesnant

VMC 2 vitesses : installer un voyant lumineux "Vitesse rapide" Empty
MessageSujet: VMC 2 vitesses : installer un voyant lumineux "Vitesse rapide"   VMC 2 vitesses : installer un voyant lumineux "Vitesse rapide" Icon_minitimeSam 20 Mai 2017 - 16:20

Bonjour, mes connaissances en électrotechnique sont très moyennes. J'ai cependant entrepris le remplacement du moteur de la VMC simple flux de mon habitation. L'interrupteur va et vient permettant le fonctionnement en "grande vitesse" comporte un voyant lumineux. Avec le moteur de VMC précédent, ce voyant s'allumait uniquement lorsque la "grande vitesse" était sélectionnée (très pratique pour ne pas oublier de revenir à la "petite vitesse" après quelques instants). Avec ce nouveau moteur de VMC (modèle Silencio de HBH) le voyant lumineux s'allume en permanence ("petite vitesse" et "grande vitesse").

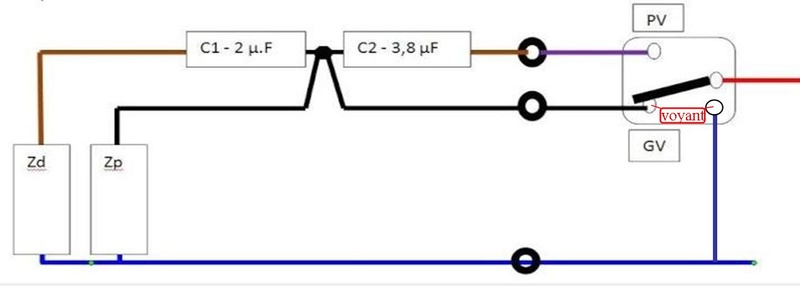

L'image présente le schéma électrique:
VMC 2 vitesses : installer un voyant lumineux "Vitesse rapide" Vmc-vo11
Par avance merci pour vos avis et conseils, qui me permettraient de restaurer le fonctionnement normal de ce voyant lumineux.
Revenir en haut Aller en bas
Gedeon Teuzmani
Energie solaire
Energie solaire
Gedeon Teuzmani


Nombre de messages : 353
Date d'inscription : 21/11/2008
Age : 69
Localisation : Ile de France

VMC 2 vitesses : installer un voyant lumineux "Vitesse rapide" Empty
MessageSujet: Re: VMC 2 vitesses : installer un voyant lumineux "Vitesse rapide"   VMC 2 vitesses : installer un voyant lumineux "Vitesse rapide" Icon_minitimeSam 20 Mai 2017 - 22:18

Bonsoir

Normal, car votre voyant témoin s'alimente à travers C2 en petite vitesse.

Votre ancien moteur vmc ne devait pas abaisser sa vitesse avec un condensateur série.

Seule solution c'est d'utiliser un va et vient témoin bipolaire ou si vous n'en trouvez pas en bricolant un double va et vient témoin avec un seul bouton issu d'un autre va et vient de la même marque si compatible au lieu des deux ou en rendant solidaire les deux boutons.

Question : avez vous changé le va et vient ou c'est toujours celui d'origine ?
Revenir en haut Aller en bas
JMBegmeil




Nombre de messages : 4
Date d'inscription : 20/05/2017
Age : 72
Localisation : Fouesnant

VMC 2 vitesses : installer un voyant lumineux "Vitesse rapide" Empty
MessageSujet: Re: VMC 2 vitesses : installer un voyant lumineux "Vitesse rapide"   VMC 2 vitesses : installer un voyant lumineux "Vitesse rapide" Icon_minitimeDim 21 Mai 2017 - 10:56

Bonjour,
merci Gédéon pour votre réponse expliquant bien le problème que je rencontre.
Concernant votre question sur le va et vient : il s'agit de celui d'origine ("Mosaic" de Legrand) de type unipolaire, installé il y a une dizaine d'années.
Je retiens votre solution d'utiliser plutôt un va et vient bipolaire. J'ai trouvé chez Legrand : "Inter bipolaire Prog Mosaic - 2 mod - 20 AX - à voyant à LED - blanc (077052)". J'ignorais que Legrand commercialise un va et vient bipolaire Mosaic. Il me permettra de conserver le type "Mosaic" de tous les interrupteurs et prises de la maison. Merci de m'alerter svp, si ce va et vient ne conviennait pas. Je prévoie de le commander très prochainement via Internet.
Encore merci pour vos conseils.
Revenir en haut Aller en bas
JMBegmeil




Nombre de messages : 4
Date d'inscription : 20/05/2017
Age : 72
Localisation : Fouesnant

VMC 2 vitesses : installer un voyant lumineux "Vitesse rapide" Empty
MessageSujet: Re: VMC 2 vitesses : installer un voyant lumineux "Vitesse rapide"   VMC 2 vitesses : installer un voyant lumineux "Vitesse rapide" Icon_minitimeDim 21 Mai 2017 - 11:03

Re-bonjour,
je dois renoncer à mon choix précédent "Inter bipolaire Prog Mosaic - 2 mod - 20 AX - à voyant à LED - blanc (077052)": il ne s'agit pas d'un va et vient! Je poursuis donc mes recherches sur Internet.
Revenir en haut Aller en bas
Gedeon Teuzmani
Energie solaire
Energie solaire
Gedeon Teuzmani


Nombre de messages : 353
Date d'inscription : 21/11/2008
Age : 69
Localisation : Ile de France

VMC 2 vitesses : installer un voyant lumineux "Vitesse rapide" Empty
MessageSujet: Re: VMC 2 vitesses : installer un voyant lumineux "Vitesse rapide"   VMC 2 vitesses : installer un voyant lumineux "Vitesse rapide" Icon_minitimeDim 21 Mai 2017 - 17:55

Difficile à trouver, Legrand n'en fait plus qu'en série Plexo, regardez chez Niko si ils en font encore, ou dernière solution si vous ne voulez pas modifier un double va et vient témoin, utilisez un permutateur à voyant (qui n'est qu'un double va et vient mono-commande) à la condition que le câblage d'origine soit accessible et donc modifiable (le croisement des 2 navettes), vous en trouverez un peu partout notamment chez Legrand en série Mosaic.
Pour ma part à chaque fois que j'ai eu a faire ça j'ai toujours modifié un double va et vient par un bouton mono-commande, ça revient beaucoup moins cher.
Revenir en haut Aller en bas
JMBegmeil




Nombre de messages : 4
Date d'inscription : 20/05/2017
Age : 72
Localisation : Fouesnant

VMC 2 vitesses : installer un voyant lumineux "Vitesse rapide" Empty
MessageSujet: Re: VMC 2 vitesses : installer un voyant lumineux "Vitesse rapide"   VMC 2 vitesses : installer un voyant lumineux "Vitesse rapide" Icon_minitimeLun 22 Mai 2017 - 22:01

Bonsoir,
j'ai donc suivi les conseils de Gédéon: confectionner un permutateur à voyant (= va et vient bipolaire à voyant) à partir de 2 va et vient unipolaires (dont l'un avec voyant).

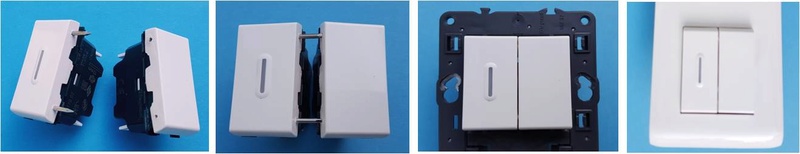

Il s'agit simplement de solidariser entre eux les boutons de chaque va et vient unipolaire. La gamme Mosaic de Legrand se prête très facilement à cette transformation, voir photo.

VMC 2 vitesses : installer un voyant lumineux "Vitesse rapide" Vmc-co10

J'ai utilisé 2 petites broches (pointes inox recoupées) "plantées" dans les boutons (avec une bonne précision quand même). Fonctionnement excellent de ce nouveau commutateur bi-polaire, introuvable dans les magasins de bricolage que je fréquente.
A nouveau merci Gédéon pour votre expertise et vos conseils très précis.
Revenir en haut Aller en bas
maxrimax




Nombre de messages : 3
Date d'inscription : 25/06/2018
Age : 49
Localisation : 17

VMC 2 vitesses : installer un voyant lumineux "Vitesse rapide" Empty
MessageSujet: Re: VMC 2 vitesses : installer un voyant lumineux "Vitesse rapide"   VMC 2 vitesses : installer un voyant lumineux "Vitesse rapide" Icon_minitimeLun 25 Juin 2018 - 22:53

slt à tous.
Je deterre le post car j'aimerai moi aussi avoir un voyant sur la grande vitesse de ma vmc. seulement je ne vois pas comment brancher mes deux va et vient pour que cela fonctionne...
JMBegmeil pourrai-tu faire un petit schéma de ce que tu as fais stp ?
Mon plan de vmc est le même que le tien, la petite vitesse est obtenue avec deux condo en serie et mon voyant fonctionne tout le temps Crying or Very sad

VMC 2 vitesses : installer un voyant lumineux "Vitesse rapide" Vmc-vo10
Revenir en haut Aller en bas
maxrimax




Nombre de messages : 3
Date d'inscription : 25/06/2018
Age : 49
Localisation : 17

VMC 2 vitesses : installer un voyant lumineux "Vitesse rapide" Empty
MessageSujet: Re: VMC 2 vitesses : installer un voyant lumineux "Vitesse rapide"   VMC 2 vitesses : installer un voyant lumineux "Vitesse rapide" Icon_minitimeLun 25 Juin 2018 - 23:25

PS voilà ce que compte faire :

VMC 2 vitesses : installer un voyant lumineux "Vitesse rapide" Vmc10

Qu'en pensez-vous ?
Revenir en haut Aller en bas
Le Loup Blanc
Modérateur
Modérateur
Le Loup Blanc


Nombre de messages : 3972
Date d'inscription : 23/11/2008

VMC 2 vitesses : installer un voyant lumineux "Vitesse rapide" Empty
MessageSujet: Re: VMC 2 vitesses : installer un voyant lumineux "Vitesse rapide"   VMC 2 vitesses : installer un voyant lumineux "Vitesse rapide" Icon_minitimeMar 26 Juin 2018 - 9:29

Bonjour


Attention, aux représentations …….
- les sigles PV et GV mis dans les enroulements moteur prêtent à confusion ….
- les sigles C1 et C2 sont inversés par rapport au schéma précédent .

Par ailleurs, as-tu vérifié que ta VMC et son schéma de câblage obéit au schéma que tu as représenté ?
Si oui, alors, il y a bien plus simple ….. (avec un WW témoin classique )
(mais le voyant sera inversé …. allumé = PV)
Cordialement …..

_________________
Un travail bien préparé est déjà à moitié réalisé ....
Revenir en haut Aller en bas
maxrimax




Nombre de messages : 3
Date d'inscription : 25/06/2018
Age : 49
Localisation : 17

VMC 2 vitesses : installer un voyant lumineux "Vitesse rapide" Empty
MessageSujet: Re: VMC 2 vitesses : installer un voyant lumineux "Vitesse rapide"   VMC 2 vitesses : installer un voyant lumineux "Vitesse rapide" Icon_minitimeMar 26 Juin 2018 - 20:35

Bonsoir

PV= petite vitesse
GV= grande vitesse

effectivement j'ai inversé les deux condensateurs... pale

Le 2eme schéma représente ce que moi je vais faire chez moi car dans le 1er schéma le voyant témoin reste allumer dans les deux vitesses, chez moi je voulait qu'il s'allume seulement en grande vitesse (GV).
Alors oui il y a plus simple, voyant allumé en PV, mais ce n'est pas ce que je recherchais.

Cordialement.
Revenir en haut Aller en bas
Le Loup Blanc
Modérateur
Modérateur
Le Loup Blanc


Nombre de messages : 3972
Date d'inscription : 23/11/2008

VMC 2 vitesses : installer un voyant lumineux "Vitesse rapide" Empty
MessageSujet: Re: VMC 2 vitesses : installer un voyant lumineux "Vitesse rapide"   VMC 2 vitesses : installer un voyant lumineux "Vitesse rapide" Icon_minitimeMar 26 Juin 2018 - 23:48

Bonjour

NON, il ne faut pas appeler les deux enroulements du moteur PV et GV, car cela n'a rien à voir ….


Mais bien "Enroulement principal" et "Enroulement secondaire" , car ils servent de façon identique en PV et GV. En PV, c'est le condensateur en série C2 qui crée une chute de tension, donc une sous-alimentation volontaire du moteur (sur les 2 enroulements) , ce qui induit un glissement important (donc une vitesse plus faible).

Cordialement

_________________
Un travail bien préparé est déjà à moitié réalisé ....
Revenir en haut Aller en bas
