 cablage moteur monophasé

Aller en bas
2 participants
AuteurMessage
fac




Nombre de messages : 3
Date d'inscription : 27/10/2019
Age : 51
Localisation : Bourgogne

cablage moteur monophasé Empty
MessageSujet: cablage moteur monophasé   cablage moteur monophasé Icon_minitimeDim 27 Oct 2019 - 11:37

Bonjour,
je vous explique le topo
Ma fille a trouvé une machine à coudre, j'ai testé , le moteur équipé de deux vitesses tourne, mais comme il y avait une bonne odeur de poussière brûlée, j'ai ouvert, et je me trouve avec un fil mystère !
cablage moteur monophasé 20191028

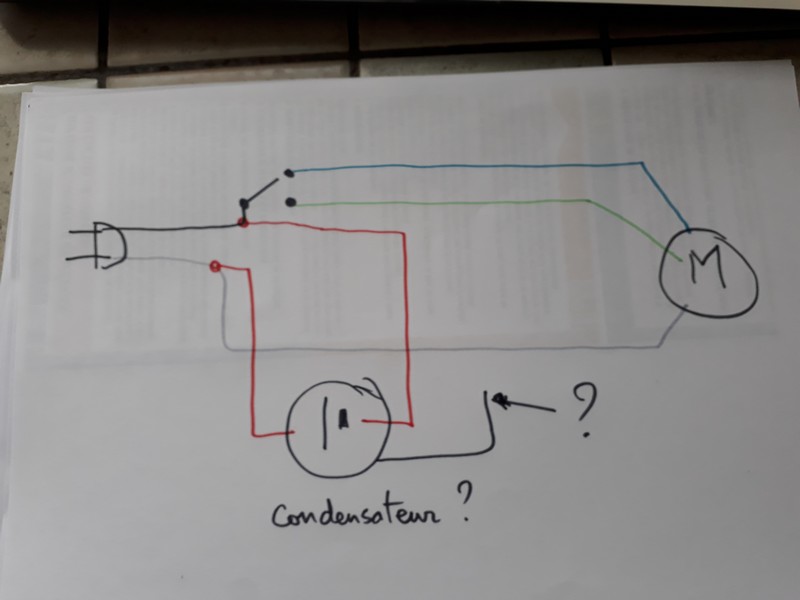

Je pense que le schéma de câblage ressemble à ça
cablage moteur monophasé 20191027

Ce fil ne me semble à avoir de trace d'étain...

Si par hasard vous pouvez m'aider
Merci
Revenir en haut Aller en bas
MWM
Energie marine
Energie marine



Nombre de messages : 124
Date d'inscription : 16/03/2015
Age : 69
Localisation : France

cablage moteur monophasé Empty
MessageSujet: Re: cablage moteur monophasé   cablage moteur monophasé Icon_minitimeDim 27 Oct 2019 - 11:54

Bonjour,

- C'est un moteur classique série, le fil libre que tu trouves c'est la seconde capacité dans le circuit antiparasite qui doit être relié à la terre,
- Un circuit anti parasite ce sont 2 capacités en série les extrêmes sont aux bornes du moteur et le point milieu relié à la terre, dans ce cas ci le fil de terre avait été pincé dans la carcasse au montage pour éviter de le raccorder à une borne ou vis de la masse du moteur.
è Le reste du schéma est bon…
MWM
Revenir en haut Aller en bas
fac




Nombre de messages : 3
Date d'inscription : 27/10/2019
Age : 51
Localisation : Bourgogne

cablage moteur monophasé Empty
MessageSujet: Re: cablage moteur monophasé   cablage moteur monophasé Icon_minitimeDim 27 Oct 2019 - 12:18

Merci de cette réponse pédagogique et rapide !
Revenir en haut Aller en bas
