 comment brancher ce compteur d'énergie (sous-compteur)

Aller en bas
5 participants
AuteurMessage
montjoly




Nombre de messages : 4
Date d'inscription : 28/12/2008

comment brancher ce compteur d'énergie (sous-compteur) Empty
MessageSujet: comment brancher ce compteur d'énergie (sous-compteur)   comment brancher ce compteur d'énergie (sous-compteur) Icon_minitimeDim 28 Déc 2008 - 11:34

Bonjour,
comment branche-t-on ce sous compteur qui doit comptabiliser la consommation électrique dans le tableau en tête de mon 30mA

jeanmarye1 aime ce message

Revenir en haut Aller en bas
Gwenddydd




Nombre de messages : 40
Date d'inscription : 22/11/2008

comment brancher ce compteur d'énergie (sous-compteur) Empty
MessageSujet: Re: comment brancher ce compteur d'énergie (sous-compteur)   comment brancher ce compteur d'énergie (sous-compteur) Icon_minitimeDim 28 Déc 2008 - 11:51

Hello,

Donne-nous au moins la marque et la référence de ton appareil !
Un schéma de cablage a dû t'être fourni avec, non ?

G.
Revenir en haut Aller en bas
alkim
Energie solaire
Energie solaire



Nombre de messages : 311
Date d'inscription : 22/11/2008
Age : 43

comment brancher ce compteur d'énergie (sous-compteur) Empty
MessageSujet: Re: comment brancher ce compteur d'énergie (sous-compteur)   comment brancher ce compteur d'énergie (sous-compteur) Icon_minitimeDim 28 Déc 2008 - 12:12

Salut et bienvenu!

En plus de ce que dit Gwenddydd ça serait mieux pour que ton message soit plus lisible et pour qu'on puisse s'y retrouver de reposter ta question dans une rubrique plus adaptée, le sous forum 'méthodes de câblage' dans le forum 'bâtiment' me semble bien convenir.

A+
Revenir en haut Aller en bas
herve
Admin
Admin
herve


Nombre de messages : 4282
Date d'inscription : 07/10/2008
Localisation : Nancy

comment brancher ce compteur d'énergie (sous-compteur) Empty
MessageSujet: Re: comment brancher ce compteur d'énergie (sous-compteur)   comment brancher ce compteur d'énergie (sous-compteur) Icon_minitimeSam 3 Jan 2009 - 16:15

Bonjour à tous,

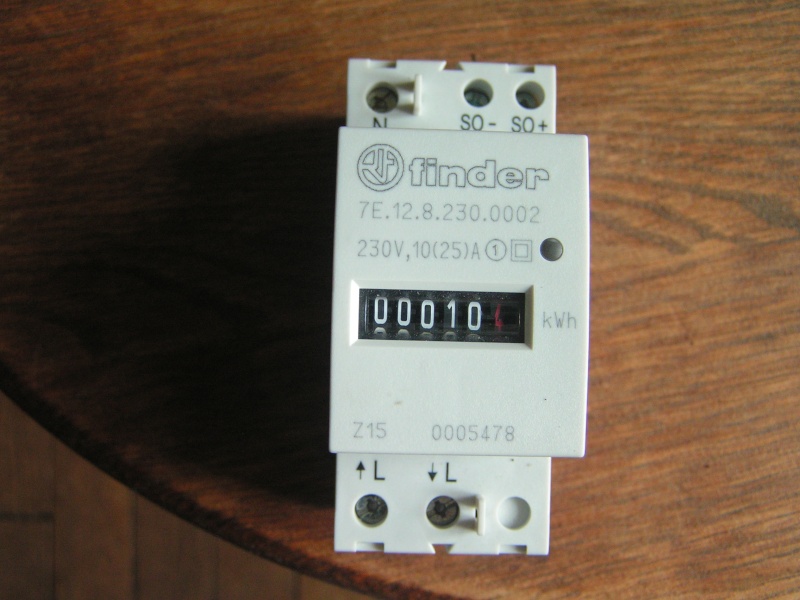

j'ai eu montjoly par mail et il m'a transmis ces images:

comment brancher ce compteur d'énergie (sous-compteur) Pict0012

comment brancher ce compteur d'énergie (sous-compteur) Pict0011


Il souhaite placer cet appareil dans un appartement annexe à sa maison. il a déjà un tableau secondaire placé dans cet appartement type studio avec un inter diff 30 mA en tête.
Revenir en haut Aller en bas
https://www.electrotechnique-fr.com
alex13




Nombre de messages : 49
Date d'inscription : 20/11/2008
Localisation : 13/84

comment brancher ce compteur d'énergie (sous-compteur) Empty
MessageSujet: Re: comment brancher ce compteur d'énergie (sous-compteur)   comment brancher ce compteur d'énergie (sous-compteur) Icon_minitimeSam 3 Jan 2009 - 22:03

http://www.findernet.com/comuni/pdf/S7EFR.pdf
attention il semblerait que ce compteur n'encaisse que 25A
salut a tous
Revenir en haut Aller en bas
montjoly




Nombre de messages : 4
Date d'inscription : 28/12/2008

comment brancher ce compteur d'énergie (sous-compteur) Empty
MessageSujet: Re: comment brancher ce compteur d'énergie (sous-compteur)   comment brancher ce compteur d'énergie (sous-compteur) Icon_minitimeVen 9 Jan 2009 - 21:33

BONSOIR,

Merci pour la réponse, et super le lien pour les photos et le PDF, mais pour tout dire je suis carrément dégouté qu'il soit trop faible et je l'ai donc acheté pour rien.

Celui en 65A serait-il suffisant sachant que le studio est équipé de 2 plaques électriques, 1 micro-ondes,1 hôtes, et surtout d'un convecteur de 900W?
Je ne me rappelle plus comment on calcul les watts maximum par rapport à l'ampérage.

Et, que vaut ce produit à votre connaissance?

A+
Revenir en haut Aller en bas
montjoly




Nombre de messages : 4
Date d'inscription : 28/12/2008

comment brancher ce compteur d'énergie (sous-compteur) Empty
MessageSujet: Re: comment brancher ce compteur d'énergie (sous-compteur)   comment brancher ce compteur d'énergie (sous-compteur) Icon_minitimeSam 10 Jan 2009 - 22:55

Merci pour le message perso, j'ai calculé et ça devrait passer.

Je ne suis pas électricien de formation théorique, alors j'ai du mal à decrypter le super schéma que Alex13 m'a envoyé par le lien.

Comment on alimente en 24V, il faut ajouter quelquechose?
Revenir en haut Aller en bas
alkim
Energie solaire
Energie solaire



Nombre de messages : 311
Date d'inscription : 22/11/2008
Age : 43

comment brancher ce compteur d'énergie (sous-compteur) Empty
MessageSujet: Re: comment brancher ce compteur d'énergie (sous-compteur)   comment brancher ce compteur d'énergie (sous-compteur) Icon_minitimeDim 11 Jan 2009 - 20:48

Salut,

Vu que les réponses ne se pressent pas, même si je manque de compétence voici quelques indications que je pense justes pour t'orienter, d'autres de personnes plus avisées viendront peut être après :

Pour le calibre de ton compteur il faut en effet calculer la puissance totale consommé par les appareils qui pourraient être disposés dans ce studio et voir l'intensité correspondante pour du 230v (puisque vu le compteur choisi tu es donc en monophasé) mais sans oublier que ces appareils ne seront pas tous en fonctionnement en même temps.
Au passage ce ne sera pas l'unique convecteur qui consommera le plus de puissance mais les plaques électriques ou par exemple une éventuelle machine à laver, pour lesquels il faut d'ailleurs un circuit spécialisé.

Pour le calcul tu peux le réaliser ici : http://electric.system.free.fr/fiches/calculs_puissance.html

En monophasé un courant de 65A correspond à environ une puissance consommé de 12000 Watt.
65A c'est à mon avis largement suffisant même pour un studio bien équipé. D'ailleurs quel calibre ton interrupteur différentiel en tête de ce tableau secondaire? L'électricien qui a réalisé l'installation à du le prévoir en conséquence et cela peut te fournir une bonne indication...


En ce qui concerne la "sortie émettrice d'impulsions SO+/SO–'', alimenté en 24V courant continu, elle est facultative et a pour objet d'interconnecter ton compteur à d'autres dispositifs liés à la gestion de la consommation d'énergie. A tu prévu de l'utiliser? Si oui il faut un transformateur 230V AC vers 24V CC (= DC).


Dernière édition par alkim le Dim 11 Jan 2009 - 21:44, édité 2 fois (Raison : édit car j'avais cru avoir lu que tout le tableau était en cours d'installation)
