 Rapport R/X

Aller en bas
2 participants
AuteurMessage
rstone




Nombre de messages : 25
Date d'inscription : 02/02/2014
Age : 67
Localisation : CHARENTE MARITIME

Rapport R/X Empty
MessageSujet: Rapport R/X   Rapport R/X Icon_minitimeMer 5 Fév 2014 - 9:03

Bonjour
Si je ne me trompe pas, le rapport R/X, correspond à la tg Phi.
Comment déterminer cette tangente, pour déterminer les réactances amont d'un réseau HTA.
Sans se référer aux catalogues constructeurs.
Rstone
Revenir en haut Aller en bas
electron libre
Modérateur
Modérateur
electron libre


Nombre de messages : 1708
Date d'inscription : 18/08/2009
Age : 78
Localisation : La Rochelle

Rapport R/X Empty
MessageSujet: Re: Rapport R/X   Rapport R/X Icon_minitimeMer 5 Fév 2014 - 9:37

Rstone, bonjour.

Sauf valeur précise donnée par le distributeur d'énergie, les diverses  normes donnent cette valeur en l'absence de tout autres précision. Vous pouvez consulter les normes internationales CEI 909, CEI 781, les Guides UTE C 15-105 et UTE C 15-500.

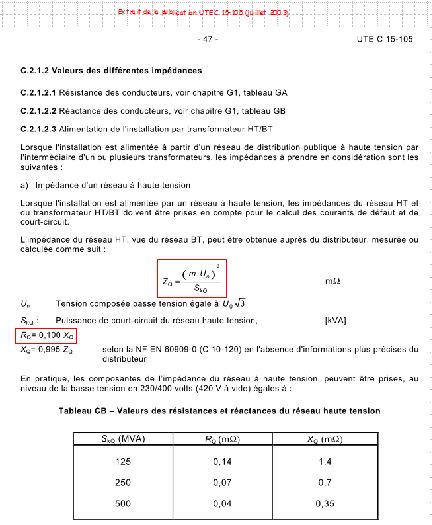

Voici un extrait du guide UTE C 15-105

Rapport R/X R_sur_10

Salutations.
Revenir en haut Aller en bas
electron libre
Modérateur
Modérateur
electron libre


Nombre de messages : 1708
Date d'inscription : 18/08/2009
Age : 78
Localisation : La Rochelle

Rapport R/X Empty
MessageSujet: Re: Rapport R/X   Rapport R/X Icon_minitimeMer 5 Fév 2014 - 10:31

Rstone, bonjour.

Le même document  plus lisible.

http://cjoint.com/?DBfkD2dhnez

Cordialement.

Extrait des normes CEI 909 et 781

http://cjoint.com/?DBfkT7WK3ju


Dernière édition par electron libre le Mer 5 Fév 2014 - 10:47, édité 1 fois (Raison : Ajout des extraits des normes CEI)
Revenir en haut Aller en bas
rstone




Nombre de messages : 25
Date d'inscription : 02/02/2014
Age : 67
Localisation : CHARENTE MARITIME

Rapport R/X Empty
MessageSujet: Re: Rapport R/X   Rapport R/X Icon_minitimeMer 5 Fév 2014 - 12:12

Bonjour et merci Electron libre, pour cette réponse rapide.
Si je me fie au tableau fourni, les valeurs de Ro et Xo, sont figées pour des valeurs de puissance de CC déjà établies.
Quid de ce tableau, si le PCC amont ne rentre pas dans ces limites?
Par exemple pour des valeurs de Pcc amont de 150, ou 300 MVA ?
Quel calcul, ou encore quelles valeurs (peut etre déjà calculées), doit on prendre ?
Rstone
Revenir en haut Aller en bas
electron libre
Modérateur
Modérateur
electron libre


Nombre de messages : 1708
Date d'inscription : 18/08/2009
Age : 78
Localisation : La Rochelle

Rapport R/X Empty
MessageSujet: Re: Rapport R/X   Rapport R/X Icon_minitimeMer 5 Fév 2014 - 13:27

Rstone, bonjour.

1  Réseau HTA
1-1 Si vous n'avez vraiment aucune précision sur le réseau amont, La Pcc amont est  considérée connue. Le distributeurs doit vous donner cette valeur.
Si la Pcc est  de forte valeur, vous  pouvez le considérer comme étant purement inductif, vous assimilerez X = Z et R = 0.
Si la Pcc est  de faible valeur ex : Pcc = 40MVA, vous pouvez assimiler Z = R

2  Réseau BT (Icc connu, dans le cas d'un borne-poste le distributeur doit vous rennseigner)
2-1 Eloigné de la source : dans ce cas vous opterez pour R=Z et donc X=0
2-2 Proche de la source : Dans ce cas vous opterez X=Z et donc R=0.

Bien entendu, il faut connaître soit la Pcc amont, soit la valeur de l'Icc  au point d'installation.

Dans tous les cas vous ne ferez pas une grosse erreurs dans la suite de vos calculs. Certains logiciels vous indiquent la valeur du cosphi en court-circuit basé sur les essais sur les disjoncteurs imposés par la norme CEI 947-2.

Je pense avoir répondu à  votre question dans le cas contraire le débat reste ouvert et d'autres adhérents peuvent s'exprimer sur le sujet.

Cordialement.

Issu de la documentation technique de My Ecodial L 3.4

http://cjoint.com/?DBfnEjxoNME

Exemple de calcul
http://cjoint.com/?DBfnOtMe0uD


Dernière édition par electron libre le Mer 5 Fév 2014 - 13:41, édité 2 fois (Raison : Ajout : Document Schneider + exemple de calcul)
Revenir en haut Aller en bas
rstone




Nombre de messages : 25
Date d'inscription : 02/02/2014
Age : 67
Localisation : CHARENTE MARITIME

Rapport R/X Empty
MessageSujet: Re: Rapport R/X   Rapport R/X Icon_minitimeMer 5 Fév 2014 - 13:49

Merci Electron libre pour vos réponses, et pour les documents fournis.
Je vais peut etre faire le "boulet", mais, imaginons, que la Pcc fournie soit de , par exemple 200 MVA, au point de livraison ERDF (je vais dire n'importe quoi,arrivée poste source par exemple jeu de barre, je sais, on retrouve plus cela en HTB), mais que mon transfo, soit "loin" de cette arrivée.
Sachant qu'en HT, la réactance est plus à considérer que la "résistance", faut il calculer la réactance de liaison entre l'arrivée, et le transfo, pour recalculer cette Pcc au niveau du transf?.
Je ne suis peut etre pas très clair, désolé.
Rstone
Revenir en haut Aller en bas
rstone




Nombre de messages : 25
Date d'inscription : 02/02/2014
Age : 67
Localisation : CHARENTE MARITIME

Rapport R/X Empty
MessageSujet: Re: Rapport R/X   Rapport R/X Icon_minitimeLun 17 Fév 2014 - 9:25

Bonjour
Une petite erreur de ma part dans l'énoncé
R/X, n'est pas la tg phi, mais plutot X/R.
