| | Branchement moteur machine à Laver 8 fils "noname" d'une siemens siwamat xts 1100 | |
| | Auteur | Message |
---|
pierre-henri
Nombre de messages : 2 Date d'inscription : 17/08/2017 Age : 37 Localisation : 59-Nord (Valenciennes)
![Branchement moteur machine à Laver 8 fils "noname" d'une siemens siwamat xts 1100 Empty](https://2img.net/i/empty.gif) | Sujet: Branchement moteur machine à Laver 8 fils "noname" d'une siemens siwamat xts 1100 Jeu 17 Aoû 2017 - 14:46 | |

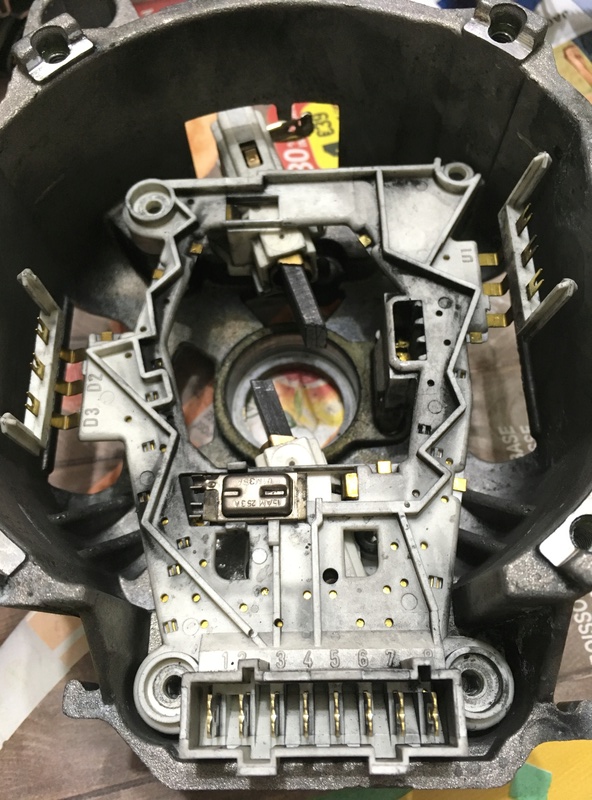

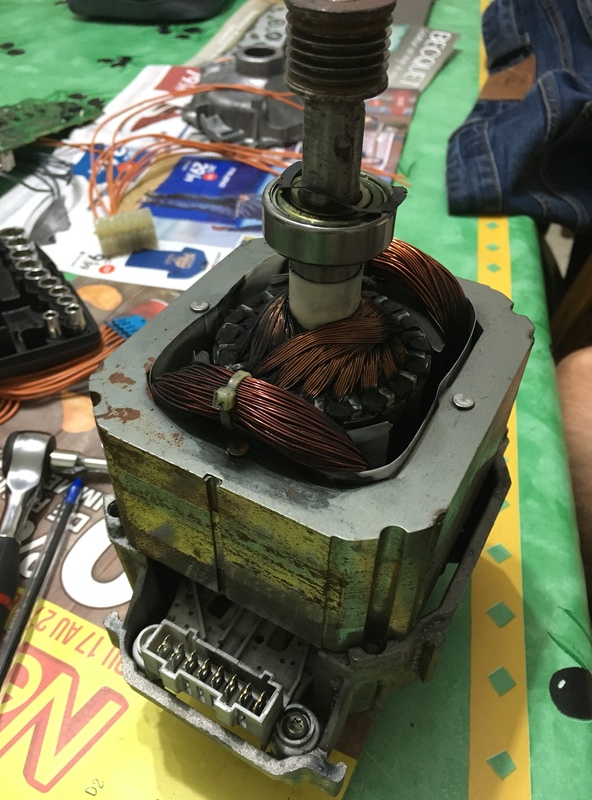

| Bonjour à tous, Suite au désossement d'une machine à laver avant destruction n centre de recyclage, j'ai récupéré un moteur à 8 fils noname du modèle siemens siwamat xts 1100. J'ai parcouru le forum et 2 sujets en parle sans proposer de schéma, détail de branchement de la bête: https://www.electrotechnique-fr.com/t5017-branchement-moteur-machine-a-laverhttps://www.electrotechnique-fr.com/t6368-moteur-machine-a-laver-8-filsJe suis donc à la recherche de plusieurs choses: - identification / explication des 8 cosses - proposition d'un montage électrique piloté à partir d'un contrôleur de vitesse type Velleman K2636 Bien entendu, j'ai cherché à comprendre par moi même avant de venir vous déranger. J'ai pour cela démonté le moteur et identifié où vont les cosses: ![Branchement moteur machine à Laver 8 fils "noname" d'une siemens siwamat xts 1100 Moteur10](https://i.servimg.com/u/f11/19/75/63/52/moteur10.jpg) ![Branchement moteur machine à Laver 8 fils "noname" d'une siemens siwamat xts 1100 Img_0213](https://i.servimg.com/u/f11/19/75/63/52/img_0213.jpg) ![Branchement moteur machine à Laver 8 fils "noname" d'une siemens siwamat xts 1100 Img_0211](https://i.servimg.com/u/f11/19/75/63/52/img_0211.jpg) ![Branchement moteur machine à Laver 8 fils "noname" d'une siemens siwamat xts 1100 Img_0210](https://i.servimg.com/u/f11/19/75/63/52/img_0210.jpg) ![Branchement moteur machine à Laver 8 fils "noname" d'une siemens siwamat xts 1100 Img_0212](https://i.servimg.com/u/f11/19/75/63/52/img_0212.jpg) ![Branchement moteur machine à Laver 8 fils "noname" d'une siemens siwamat xts 1100 Img_0214](https://i.servimg.com/u/f11/19/75/63/52/img_0214.jpg) ![Branchement moteur machine à Laver 8 fils "noname" d'une siemens siwamat xts 1100 Img_0215](https://i.servimg.com/u/f11/19/75/63/52/img_0215.jpg) Concernant l'utilisation finale, j'ai une vague idée mais rien de concret pour le moment (machine d'établi : meuleuse?, scie à ruban?, perceuse à colonne?) Je souhaite juste le mettre en marche sans le griller. Sur les autres sujets, quelqu'un disait de brancher la cosse 4 et 7 en 220V et de ponter 5 et 6. Mais à quoi sert les autres cosses? J'ai conscience que cela fait beaucoup de questions mais je souhaite apprendre et je pense que ça aidera d'autres personnes. On a beaucoup d'explications sur le net pour des moteurs ayant moins de connectique et une étiquette claire que ce genre de moteur sans référence. Un grand merci à vous pour vos retours. Cordialement, Pierre-Henri | |
