 Moteur scie à bûches

Aller en bas
3 participants
AuteurMessage
jhurault




Nombre de messages : 8
Date d'inscription : 08/12/2017
Age : 46
Localisation : Clermont L'Hérault

Moteur scie à bûches  Empty
MessageSujet: Moteur scie à bûches    Moteur scie à bûches  Icon_minitimeLun 11 Déc 2017 - 16:21

Bonjour,

Cet été le boitier de commande d'une vieille scie a bûche m'a lâché (ca faisait quelques temps qu'il y avait des faux contacts et que je bidouillais). J'ai donc commandé au fabriquant un boitier de commande que je pense compatible avec ma scie.
Il y a 5 fils qui sortent du boitier a brancher sur le  moteur monophasé. Les couleurs sont différentes du précédent boitier donc je sais pas si mon branchement est bon...

Quand je démarre, le moteur fait du bruit mais la lame ne tourne pas, sauf si je donne un coup de main en la "lançant" manuellement. Quand la lame atteint sa vitesse max, ça fonctionne pour des petites branches mais des que je mets un diamètre important de bûche elle manque de puissance et la lame arrête de tourner.

Moteur grillé?
Boitier de commande incompatible?
Mauvais branchement?

Donc comme je suis nul en électricité j'aimerais trouver de l'aide pour réaliser un diagnostic. Je pensais que c’était le condensateur au début donc j en ai mis un neuf mais ça ne change rien (j'ai même pas pense a tester l'ancien...). En gros même quand je débranche le condensateur le fonctionnement est le même...
On ne le voit pas sur la photo mais les 2 fils de droite sont branchés au condensateur.

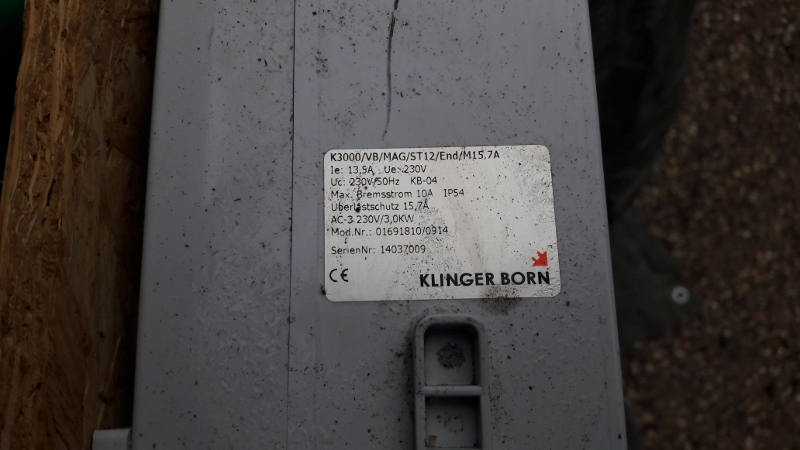

J'ai un multimètre digital de base a disposition et j'ai pris quelques photos.

Moteur scie à bûches  Fichem10
Moteur scie à bûches  Ficheb11
Moteur scie à bûches  Branch12
Moteur scie à bûches  Branch13
Moteur scie à bûches  Boitie11

Par ou je commence? Very Happy
Revenir en haut Aller en bas
jhurault




Nombre de messages : 8
Date d'inscription : 08/12/2017
Age : 46
Localisation : Clermont L'Hérault

Moteur scie à bûches  Empty
MessageSujet: Re: Moteur scie à bûches    Moteur scie à bûches  Icon_minitimeMer 13 Déc 2017 - 15:00

J'ai 5 fils en sorties du boitier de commande.Le vieux boitier de commande était branché de la manière suivante:
Un fil a la terre (la c'est bon je suis sur de moi)
Un fil en u1
Un fil en u2
Un fil en z2
Un fil au condensateur.
Comment puis je savoir quel fil va a quel endroit (a part la terre que j'ai déjà identifié)?

Revenir en haut Aller en bas
Sylvain50
Modérateur
Modérateur
Sylvain50


Nombre de messages : 1985
Date d'inscription : 16/01/2011
Age : 54
Localisation : Cherbourg

Moteur scie à bûches  Empty
MessageSujet: Re: Moteur scie à bûches    Moteur scie à bûches  Icon_minitimeMer 13 Déc 2017 - 18:08

Bonsoir,

Pour bien visualiser la situation, il faudrait que tu prennes en photo l'intérieur de ce boitier de commande.
Le câble entre ce boitier de commande et le moteur est celui qui était présent avant le changement ?
Si oui, on peut en déduire que le problème serait du côté raccordement dans ce nouveau boitier....

Cordialement,

_________________
En avatar, un GE 35KVA conçu avec un Deutz F4L912 et un alternateur LS, c'était pour le plaisir de faire un GE....
Revenir en haut Aller en bas
jhurault




Nombre de messages : 8
Date d'inscription : 08/12/2017
Age : 46
Localisation : Clermont L'Hérault

Moteur scie à bûches  Empty
MessageSujet: Re: Moteur scie à bûches    Moteur scie à bûches  Icon_minitimeLun 18 Déc 2017 - 11:14

Sylvain50 a écrit:
Le câble entre ce boitier de commande et le moteur est celui qui était présent avant le changement ?
Si oui, on peut en déduire que le problème serait du côté raccordement dans ce nouveau boitier....
Les raccordements dans le boitier de commande sont d'origine, j'ai reçu le boitier de commande avec le câble de sortie, que j'ai essayé de brancher au moteur.

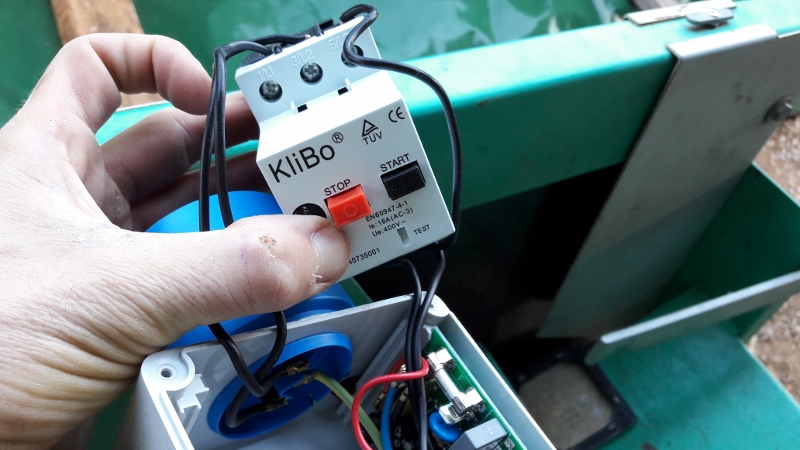

J'ai ouvert le boitier de commande, bien entendu je n'y comprends rien.
Moteur scie à bûches  20171212
Moteur scie à bûches  20171211
Moteur scie à bûches  20171210

Un câble branché en X9 fait partie du câble extérieur
Un câble branché en V2 fait partie du câble extérieur
La terre va bien entendu vers le câble extérieur
Les 2 autres câbles qui partent vers l’extérieur pour le branchementt au moteur viennent du gros boitier noir
Je sais pas si je suis bien clair...
Revenir en haut Aller en bas
Le Loup Blanc
Modérateur
Modérateur
Le Loup Blanc


Nombre de messages : 3972
Date d'inscription : 23/11/2008

Moteur scie à bûches  Empty
MessageSujet: Re: Moteur scie à bûches    Moteur scie à bûches  Icon_minitimeLun 18 Déc 2017 - 22:24

Bonjour

Ce boitier de commande que tu as acheté, avec ses câbles devait bien avoir une documentation,

Quand à l'ancien câble, que tu as déposé, tu ne nous en parles pas ....
- combien de fils, ..
- comment était-il raccordé au moteur ?


Cordialement ...





_________________
Un travail bien préparé est déjà à moitié réalisé ....
Revenir en haut Aller en bas
jhurault




Nombre de messages : 8
Date d'inscription : 08/12/2017
Age : 46
Localisation : Clermont L'Hérault

Moteur scie à bûches  Empty
MessageSujet: Re: Moteur scie à bûches    Moteur scie à bûches  Icon_minitimeMar 19 Déc 2017 - 10:05

Le Loup Blanc a écrit:
Bonjour

Ce boitier de commande que tu as acheté, avec ses câbles devait bien avoir une documentation,
Je n'ai rien reçu avec le boitier de commande. Mais suite a ton message j'ai été consulter le site internet du fournisseur et j'ai trouvé la doc qui explique clairement comment se brancher du boitier de commande sur le moteur...

J'essaye de tester aujourd'hui et je vous tiens au courant
Revenir en haut Aller en bas
jhurault




Nombre de messages : 8
Date d'inscription : 08/12/2017
Age : 46
Localisation : Clermont L'Hérault

Moteur scie à bûches  Empty
MessageSujet: Re: Moteur scie à bûches    Moteur scie à bûches  Icon_minitimeMar 19 Déc 2017 - 10:52

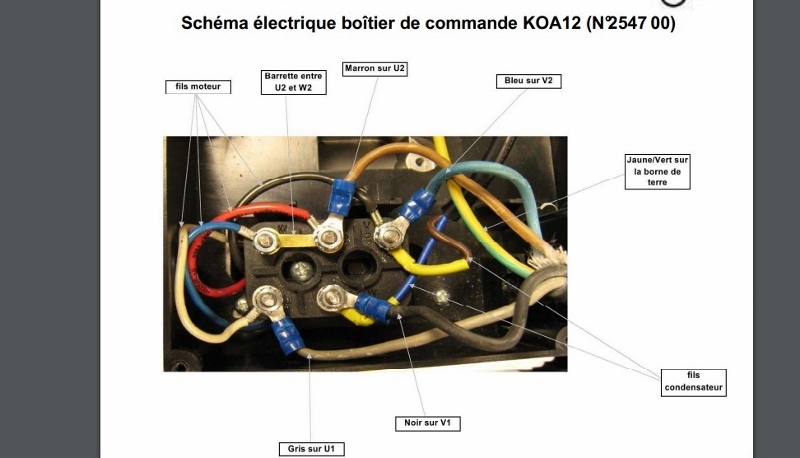

Bon j'ai parlé trop vite. En fait sur la doc que je trouve on explique comment se brancher mais sur u1 u2 v1 v2 w1 w2. Moi j'ai seulement u1 u2 z1 z2...

Moteur scie à bûches  Notice10
Revenir en haut Aller en bas
Le Loup Blanc
Modérateur
Modérateur
Le Loup Blanc


Nombre de messages : 3972
Date d'inscription : 23/11/2008

Moteur scie à bûches  Empty
MessageSujet: Re: Moteur scie à bûches    Moteur scie à bûches  Icon_minitimeMar 19 Déc 2017 - 13:19

Bonjour

Si tu nous mettais le lien pour accéder à la doc de ton boitier,
on aurait peut-être quelques infos sur ce boitier ....
N'y a-t-il pas un schéma de ce boitier ?

Cordialement

_________________
Un travail bien préparé est déjà à moitié réalisé ....
Revenir en haut Aller en bas
jhurault




Nombre de messages : 8
Date d'inscription : 08/12/2017
Age : 46
Localisation : Clermont L'Hérault

Moteur scie à bûches  Empty
MessageSujet: Re: Moteur scie à bûches    Moteur scie à bûches  Icon_minitimeMar 19 Déc 2017 - 14:58

Le Loup Blanc a écrit:
Bonjour

Si tu nous mettais le lien pour accéder à la doc de ton boitier,
on aurait peut-être quelques infos sur ce boitier ....
N'y a-t-il pas un schéma de ce boitier ?

Cordialement

Voici le lien que j'ai trouvé
http://www.forgesdesmargerides.fr/wp-content/uploads/2014/03/Pi%C3%A8ces-de-rechange-scies-seca-CE-CBTUB.pdf
Revenir en haut Aller en bas
jhurault




Nombre de messages : 8
Date d'inscription : 08/12/2017
Age : 46
Localisation : Clermont L'Hérault

Moteur scie à bûches  Empty
MessageSujet: Re: Moteur scie à bûches    Moteur scie à bûches  Icon_minitimeMer 20 Déc 2017 - 9:20

Du coup le schéma électrique du boitier serait le suivant:
Par contre j'ai 5 câbles en sortie et sur le schéma du boitier j'en vois que 4...

Moteur scie à bûches  Schema10
