 Demande de renseignements.

Aller en bas
2 participants
AuteurMessage
Gigavinz




Nombre de messages : 4
Date d'inscription : 02/11/2010

Demande de renseignements. Empty
MessageSujet: Demande de renseignements.   Demande de renseignements. Icon_minitimeMar 2 Nov 2010 - 14:47

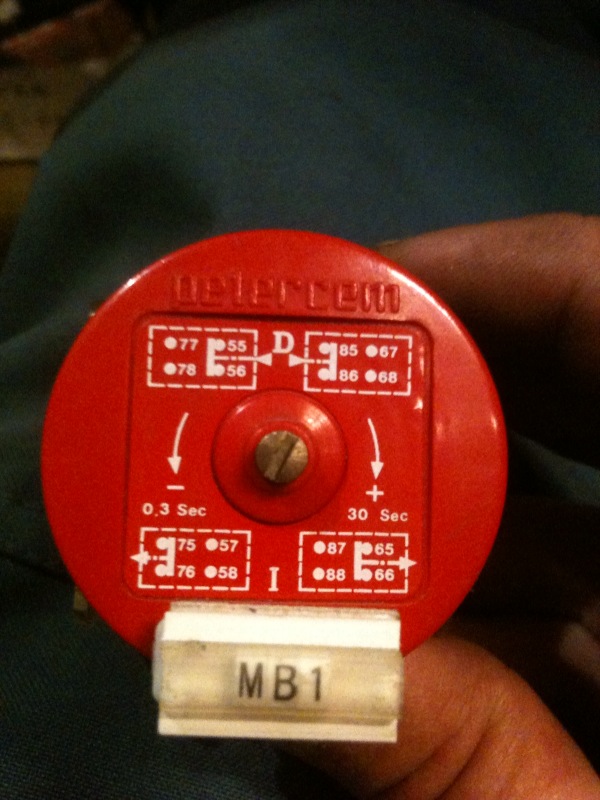

Bonjour, je suis a la recherche d'un schéma de câblage et surtout de compréhension pour un Relais temporisé Petercem dont voici une photo:

Demande de renseignements. Photo10

Je n'arrive pas a savoir sur quel état ma tempo était câblée.

Sur le haut de la tempo ce trouve 4 vis de connexions ainsi qu'en dessous.

Petit schéma explicatif:

Vue de dessus:

-----------O________O

-----------O________O--
---------------[____]-----I
-------------------------I
Vue de dessous:---I <- Branchement initial
----------------------------I
--------------[-------]-----I
-----------O________O--I

-----------O________O

J'aimerais donc connaitre le numéro de chaque vis par rapport a mon schéma explicatif

Merci de votre aide
Revenir en haut Aller en bas
thandrieux




Nombre de messages : 37
Date d'inscription : 30/06/2009
Age : 61
Localisation : Côte D'Or

Demande de renseignements. Empty
MessageSujet: Re: Demande de renseignements.   Demande de renseignements. Icon_minitimeMar 2 Nov 2010 - 22:29

Bonjour Gigavinz
Tu peux peut-être essayer de retrouver tes contacts avec un ohmètre et voir comment ils réagissent quand tu solicites ta tempo.
A+
Revenir en haut Aller en bas
http://www.andrieux-diagnostic.fr
Gigavinz




Nombre de messages : 4
Date d'inscription : 02/11/2010

Demande de renseignements. Empty
MessageSujet: Re: Demande de renseignements.   Demande de renseignements. Icon_minitimeMar 2 Nov 2010 - 22:32

Bonsoir, j'ai déjà testé ma tempo mais elle est cassée ...
Après 28ans de bons services ...
Mais c'est bon j'ai trouvé ...
Il me fallais une tempo repos.

Merci de ta réponse
Revenir en haut Aller en bas
Invité
Invité




Demande de renseignements. Empty
MessageSujet: Re: Demande de renseignements.   Demande de renseignements. Icon_minitimeMer 3 Nov 2010 - 17:06

Bonjour les amis,



Je doute aujourd'hui que tu trouves une temporisation qui dure aussi longtemps ..

Pour retrouver ce style de temporisation, c'est presque impossible ..

Il faudra que tu remplaces probablement l'ensemble .

Cordialement

Pascal
Revenir en haut Aller en bas
Gigavinz




Nombre de messages : 4
Date d'inscription : 02/11/2010

Demande de renseignements. Empty
MessageSujet: Re: Demande de renseignements.   Demande de renseignements. Icon_minitimeMer 3 Nov 2010 - 17:40

Bonsoir, et bien oui Pascal j'ai effectivement changé l'ensemble ...
Revenir en haut Aller en bas
