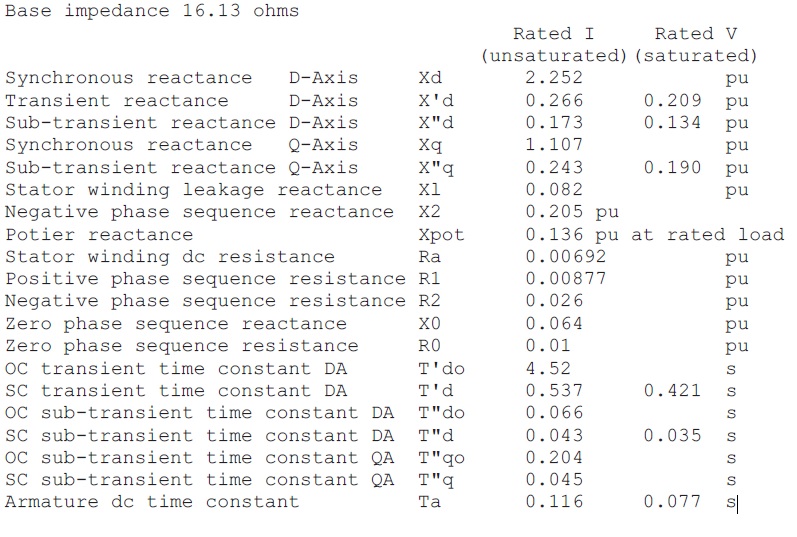

| Bonjour a tous, Je souhaite calculer le courant de court-circuit Ik3max en sortie d’une génératrice de puissance. Mon objectif final est d’effectuer ce calcul par la méthode des composantes symétriques. Cette génératrice est connectée à un jeu de barres HT de 6,6 kV alimenté, lorsque la génératrice ne fonctionne pas, par le réseau HT local. Pouvez-vous m’aider à avancer sur le sujet ? Merci par avance Caractéristiques de la génératrice :Rated : 7,25 MVA Output power : 6 MW Input power : 6,145 MW (pu=1) Voltage : 11 kV / 50 Hz Current : 394 A Les Impédances sont données dans l’image ci jointe ![Ik3 génératrice Impgen10](https://i.servimg.com/u/f38/18/27/81/76/impgen10.jpg) | |
| ![Aller en bas](https://2img.net/i/empty.gif) | | BELL Energie solaire
![Energie solaire Energie solaire](https://2img.net/i/itest/ranks/default/default2.gif)
Nombre de messages : 281 Date d'inscription : 03/12/2009
![Ik3 génératrice Empty](https://2img.net/i/empty.gif) | Sujet: Re: Ik3 génératrice Lun 9 Mar 2015 - 19:21 | |
| Bonjour, C13205... www.iufmrese.cict.fr/liste/Doclidie/Calcul_des_impedances_de_l.doc Ce qu'il ne faut pas omettre c'est la possibilité de couplage des deux sources ou pas ? Car il faut adosser les court circuits, et est ce que l'installation comporte des moteurs ? il faudra peut être intégrer leur contribution dans le calcul. Cordialement | |
| ![Aller en bas](https://2img.net/i/empty.gif) | | insalien Energie marine
![Energie marine Energie marine](https://2img.net/i/itest/ranks/default/default1.gif)
![insalien](https://2img.net/u/3213/76/14/58/avatars/5835-55.png)
Nombre de messages : 146 Date d'inscription : 14/02/2013 Age : 35 Localisation : France
![Ik3 génératrice Empty](https://2img.net/i/empty.gif) | Sujet: Re: Ik3 génératrice Lun 9 Mar 2015 - 21:07 | |
| Merci Bell,
J'ai omis ces précisions effectivement. Non il n'y a pas de cogénération et oui il y a un moteur sur le meme jeu de barres.
Je regarde votre doc, merci
EDIT : J'ai retrouvé un super guide Merlin Gerin dans mes documents qu'une personne du forum m'avait donné ! Tout est dessus, j'adore ce document.
Petite question, dans l'image du 1er post dois je prendre les valeurs saturées ou non ?
EDIT 2 : Entre le document que vous m'avez fournit Bell et mon document de Merlin Gerin je ne trouve pas du tout les memes valeurs de Ik... Pouvez-vous m'apporter une precision svp ?
Merlin Gerin : Ik = S/(racine(3).U.X'd) = 2384,2 A pour X'd=0,266
Document 2nd post : Ik3 = (U.c)/(racine(3).X'd) = 15,76 kA pour X'd=0,266 | |
| ![Aller en bas](https://2img.net/i/empty.gif) | | insalien Energie marine
![Energie marine Energie marine](https://2img.net/i/itest/ranks/default/default1.gif)
![insalien](https://2img.net/u/3213/76/14/58/avatars/5835-55.png)
Nombre de messages : 146 Date d'inscription : 14/02/2013 Age : 35 Localisation : France
![Ik3 génératrice Empty](https://2img.net/i/empty.gif) | Sujet: Re: Ik3 génératrice Mar 10 Mar 2015 - 13:13 | |
| J'ai tracé la courbe i(t) de mon générateur lors d'un court-circuit avec les valeurs des réactances non saturées. ![Ik3 génératrice Ikgen10](https://i.servimg.com/u/f38/18/27/81/76/ikgen10.png) | |
| ![Aller en bas](https://2img.net/i/empty.gif) | | insalien Energie marine
![Energie marine Energie marine](https://2img.net/i/itest/ranks/default/default1.gif)
![insalien](https://2img.net/u/3213/76/14/58/avatars/5835-55.png)
Nombre de messages : 146 Date d'inscription : 14/02/2013 Age : 35 Localisation : France
![Ik3 génératrice Empty](https://2img.net/i/empty.gif) | Sujet: Re: Ik3 génératrice Ven 13 Mar 2015 - 10:15 | |
| Bonjour,
Personne sur le sujet...? | |
