adaptation. Palan 1T 220v filaires avec telecommande sans fils.

Bonjour a tous et toutes !
N’étant pas un expert en la matière, je préfère demander avent de faire des mauvais branchement....

Donc je me pose des questions sur des schémas de branchement

Schémas: Palan / commande filaire

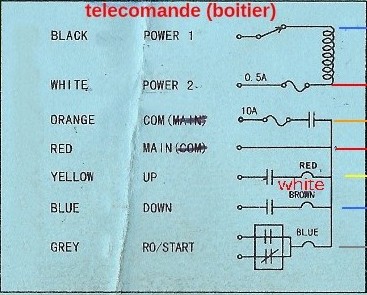

schémas: Commande sans fils (boîtier)



1° le schémas du palan je comprend pratiquement toutes les signification.

2° le schémas de la télécommande......je ne comprend pas pour quoi y autant de condensateur???
et les "ponts" veulent t ils dire " ne pas toucher le file de couleur à noter" ?

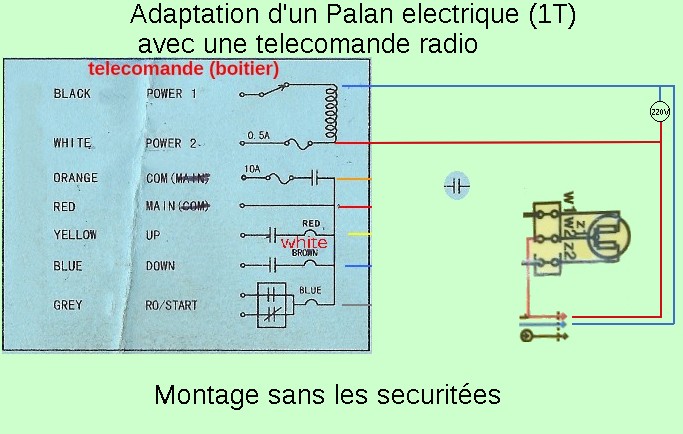

Donc vue qu'il y a des branchement dans tous les sens et qu'il faut repartir de zéro , enfin je pense, car le palan doit fonctionner autrement. je me suis dit de faire ça :



Mais pour ne pas faire de cour-circuit.....Si une bonne âme peut consacrer un peut de temps sur ma problématique.....MERCI !

Bonjour,
Tu es en norme américaine pour le schéma,
les traits parallèles sont des contacts ouverts au repos et le trait barré est un contact fermé au repos, donc des sécurités, en fin de course bas (câble déroulé) ou (haut câble enroulé)
Le condensateur du moteur doit être basculé par un double inverseur, on le voit bien sur le schéma d'origine pour définir ton sens de rotation.
De là à passer à une commande radio, il faut revoir la filerie par rapport au premier schéma et trouver un module radio qui a les fonctions pour le condensateur, sinon il faudra ajouter un relais inverseur .
cela se fait assez facilement, mais bien repérer la filerie.
MWM

Bonjour,
Tu es en norme américaine pour le schéma,
les traits parallèles sont des contacts ouverts au repos et le trait barré est un contact fermé au repos, donc des sécurités, en fin de course bas (câble déroulé) ou (haut câble enroulé)
Le condensateur du moteur doit être basculé par un double inverseur, on le voit bien sur le schéma d'origine pour définir ton sens de rotation.
De là à passer à une commande radio, il faut revoir la filerie par rapport au premier schéma et trouver un module radio qui a les fonctions pour le condensateur, sinon il faudra ajouter un relais inverseur .
cela se fait assez facilement, mais bien repérer la filerie.
MWM

MWM, Merci!
je comprend mieux! mon incompréhension. Par contre les petit pont sur le schémas bleu veulent t ils dire : ne par relier à la couleur  correspondante ? exemple : ne pas connecter yellow avec red de la télécommande.

d'autre photos


condensateur 2 files rouge

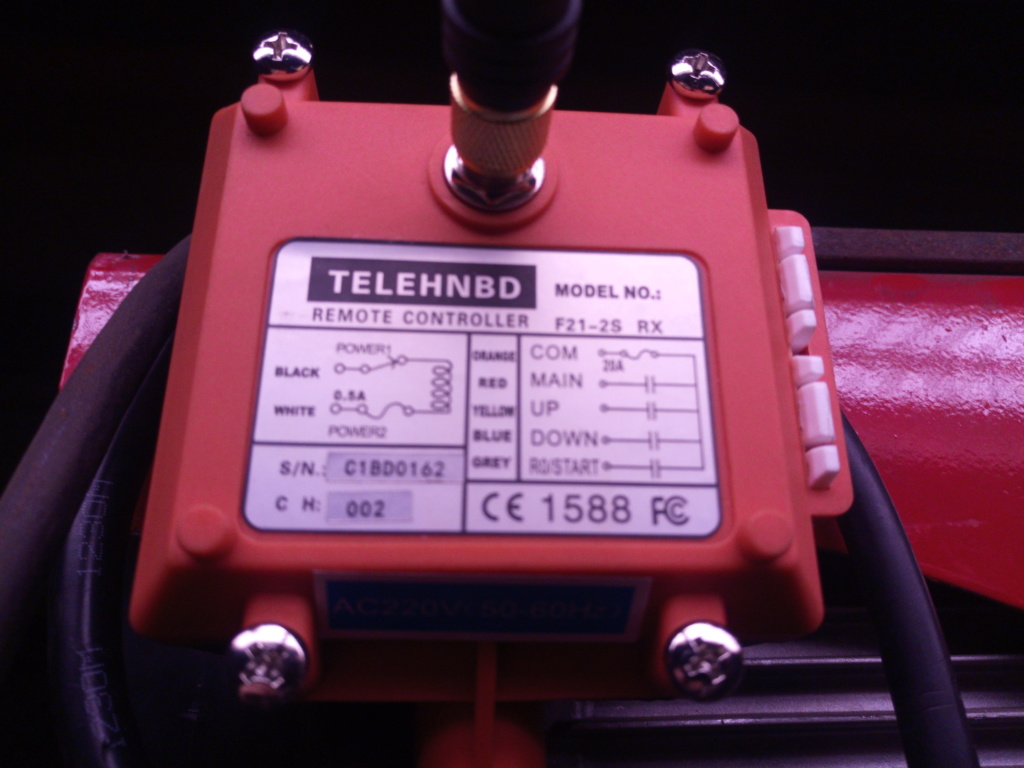

boîtier radio commande


vue d’ensemble

MWM,
Quand vous dit: relais inverseur

Vous voulez dire :Un contacteur de puissance ?
comme citer dans ce poste:
https://www.electrotechnique-fr.com/t5561-mettre-une-telecommande-radio-sur-un-treuil-avec-commande-a-fil

Bonjour,
Ne pas connecter le Yellow et le Red en direct mais via ta sécurité de fin de course,,,
Le forum que tu as cité à le bon schéma de base sur papier blanc, en normes européennes,
C'est un schéma classique par bouton poussoir qui commute via les boutons poussoirs le condensateur du moteur qui le fait fonctionner en montée ou en descente.
En supprimant les boutons poussoirs tu vas devoir assumer la fonction de commutation ( qui est peut être prévue dans le module)…
Je reprends le schéma du boitier :
- COM ce serai le commun d'alimentation du bloc moteur
- MAIN, ce serai l'alimentation vers le condensateur
- UP, c'est un contact ouvert au repos, qui commande la montée
- DOWN, la commande pour la descente, aussi via un contact.
- Rd / Start l' arrêt d'urgence par un bouton poussoir tournant pour le déverrouiller.
C'est ce que je pense, sans autre info je dois être près de la vérité, mais demande aussi au fournisseur de la télé commande une documentation plus détaillée …
MWM
